Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-105 и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Электропневматические поворотные позиционеры используются для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические характеристики затвора дискового поворотного WBV3432P-2W-Fb-H Ду100 Ру16 с пневмоприводом PA-DA-105 позиционером YT-1000RSN с обратной связью

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 100 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - углеродистая сталь
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип присоединения - межфланцевый
• Подключение к трубопроводу - Межфланцевое
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 11х11 мм
• Крутящий момент на валу арматуры - 128 Нм
• Уплотнение - PTFE
• Рабочая среда - вода, воздух, сточные воды, вода техническая
• Температура рабочей среды, минимальная  - от -29 °C
• Температура рабочей среды, максимальная - до 180 °C
• Температура окружающей среды, минимальная - от -40 °C
• Температура окружающей среды, максимальная - до 120 °C
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 52 мм
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - с обратной связью
• Модель арматуры - WBV3432P-2W-Fb-H
• Серия - WBV3432P-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 13.6 кг

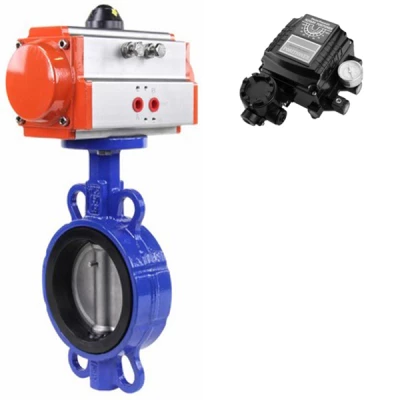

Изображение затвора дискового поворотного WBV3432P-2W-Fb-H Ду100 Ру16 с пневмоприводом PA-DA-105 позиционером YT-1000RSN с обратной связью

Габаритные и установочные размеры затвора дискового поворотного WBV3432P-2W-Fb-H Ду100 Ру16 с пневмоприводом PA-DA-105 позиционером YT-1000RSN с обратной связью

• DN - 100 мм
• H1 - 105 мм
• H2 - 166 мм
• H3 - 25 мм
• Dм - 131 мм
• Dк - 151 мм
• L - 52 мм
• C - 180 мм

Эскиз габаритов затвора дискового поворотного WBV3432P-2W-Fb-H Ду100 Ру16 с пневмоприводом PA-DA-105 позиционером YT-1000RSN с обратной связью

Деталировка затвора дискового поворотного WBV3432P-2W-Fb-H Ду100 Ру16 с пневмоприводом PA-DA-105 позиционером YT-1000RSN с обратной связью

Эскиз материалов затвора дискового поворотного WBV3432P-2W-Fb-H Ду100 Ру16 с пневмоприводом PA-DA-105 позиционером YT-1000RSN с обратной связью

Технические параметры пневмопривода DN.ru PA-DA-105 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 198 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Вес - 6.8 кг
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2

Видео пневмопривода DN.ru PA-DA-105 двойного действия

Деталировка пневмопривода DN.ru PA-DA-105 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-105 двойного действия

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью

• Тип электропневмопозиционера - односторонний
• Присоединение - PT(NPT) 1/4
• Материал корпуса - алюминиевое литье
• Кабельный ввод - G1/2"
• Резьба подключения манометра - 1/8"
• Сигнал управления - 4-20 мА
• Сопротивление - 250±15 Ом
• Рабочее давление минимальное - 1.7 бар
• Рабочее давление максимальное - 7 бар
• Пропускная способность - 80 л/мин
• Потребление воздуха - 3 л/мин
• Резьба подвода воздуха - 1/4"
• Датчик обратной связи - есть
• Длина рычага - от 10 до 150 мм
• Линейность позиционера - ±1.0% F.S
• Гистерезис позиционера - ±1.0% F.S
• Чувствительность позиционера - ±0.2% F.S
• Повторяемость позиционера - ±0.5% F.S
• Температура рабочей среды - от -20 до 70 °C
• Допустимая влажность окружающей среды - 10~90RH
• Степень защиты корпуса IP - 66
• Взрывозащита - нет
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 2.7 кг

Изображение электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью
