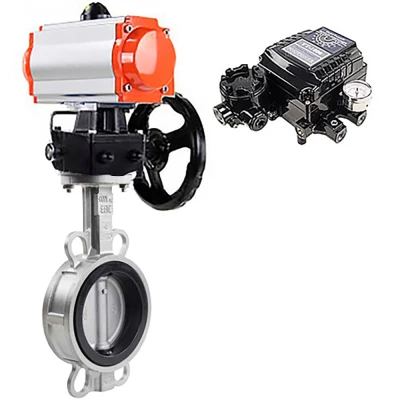

Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду300 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с пневмоприводом PA-DA-140, ручным дублером MON4-1200-T54-ISO и позиционером YT-1000RSN с обратной связью

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Электропневматический поворотный позиционер используется для управления пневматическими приводами с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические характеристики затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 300 мм
• Диаметр в дюймах - 12″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - нержавеющая сталь
• Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип присоединения - межфланцевый
• Тип управления - Пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 22х22 мм
• Крутящий момент на валу арматуры - 420 Нм
• Уплотнение - Viton
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 12 мм
• Рабочая среда - масла, топливо, горячий воздух, пластичные смазки, животные жиры
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Рабочее давление максимальное - 16 бар
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 78 мм
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - серый
• Взрывозащита - нет
• Тип запорного органа - однодисковый
• Наличие моментной муфты - нет
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - с обратной связью
• Условия производства - ГОСТ 9544-2015
• Модель арматуры - WBV3232V-2W-Fb-H
• Серия - WBV3232V-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 57.2 кг

Изображение затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

• DN - 300 мм
• H1 - 240 мм
• H2 - 315 мм
• H3 - 35 мм
• ØDм - 340 мм
• ØDк - 375 мм
• L - 78 мм
• ØC - 410 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

Технические параметры пневмопривода DN.ru PA-DA-140 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 513 Нм
• Тип ISO-фланца - F10, F12
• Размер штока - 27х27 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 13 кг

Видео пневмопривода DN.ru PA-DA-140 двойного действия

Деталировка пневмопривода DN.ru PA-DA-140 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-140 двойного действия

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью

• Тип электропневмопозиционера - односторонний
• Присоединение - PT(NPT) 1/4
• Материал корпуса - алюминиевое литье
• Кабельный ввод - G1/2"
• Резьба подключения манометра - 1/8"
• Сигнал управления - 4-20 мА
• Сопротивление - 250±15 Ом
• Рабочее давление минимальное - 1.7 бар
• Рабочее давление максимальное - 7 бар
• Пропускная способность - 80 л/мин
• Потребление воздуха - 3 л/мин
• Резьба подвода воздуха - 1/4"
• Датчик обратной связи - есть
• Длина рычага - от 10 до 150 мм
• Линейность позиционера - ±1.0% F.S
• Гистерезис позиционера - ±1.0% F.S
• Чувствительность позиционера - ±0.2% F.S
• Повторяемость позиционера - ±0.5% F.S
• Температура рабочей среды - от -20 до 70 °C
• Допустимая влажность окружающей среды - 10~90RH
• Степень защиты корпуса IP - 66
• Взрывозащита - нет
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 2.7 кг

Изображение электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью

Технические параметры ручного дублера DN.ru MON4-1200-T54-ISO

• Бренд - DN.ru
• Модель - MON4-1200-T54-ISO
• Наличие концевых выключателей - нет
• Диаметр штурвала - 320 мм
• Передаточное отношение - 54:1
• Угол поворота - 90°
• Диапазон регулировки: 0 – 90°
• Степень защиты - IP67
• Крутящий момент - 1200 Нм
• Тип ISO-фланца - F10, F14, F12
• Размер штока - 27х27 мм
• Применение - водоснабжение, теплоснабжение, пожаротушение, отопление
• Среда - масла, сжатый воздух, неагрессивные газы
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Гарантия - 12 мес.
• Страна производитель - Россия
• Вес - 13.7 кг

Видео ручного дублера DN.ru MON4-1200-T54-ISO

Деталировка ручного дублера DN.ru MON4-1200-T54-ISO

Эскиз деталировки ручного дублера DN.ru MON4-1200-T54-ISO
