Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду300 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с пн.прив PA-DA-140, пн.расп 4V320-08 220В, БКВ APL-410N EX и руч. дублером MON4-1200-T54-ISO

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Блок концевых выключателей - это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.

Технические характеристики затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 300 мм
• Диаметр в дюймах - 12″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - нержавеющая сталь
• Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип присоединения - межфланцевый
• Тип управления - Пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 22х22 мм
• Крутящий момент на валу арматуры - 420 Нм
• Уплотнение - Viton
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 12 мм
• Рабочая среда - масла, топливо, горячий воздух, пластичные смазки, животные жиры
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Рабочее давление максимальное - 16 бар
• Область применения - теплоснабжение, Нефтегазовая промышленность, Горячее/холодное водоснабжение
• Строительная длина - 78 мм
• Климатическое исполнение - У,УХЛ,Т,ОМ
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - есть
• Класс герметичности - A
• Цвет - серый
• Взрывозащита - есть
• Тип запорного органа - однодисковый
• Наличие моментной муфты - нет
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Условия производства - ГОСТ 9544-2015
• Модель арматуры - WBV3232V-2W-Fb-H
• Серия - WBV3232V-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 56.8 кг

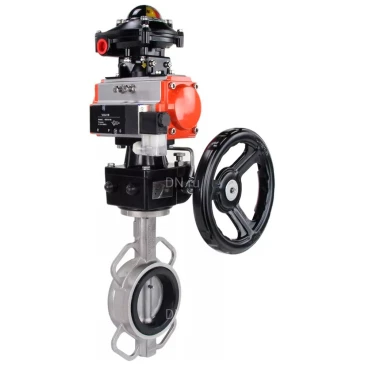

Изображение затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

• DN - 300 мм
• H1 - 240 мм
• H2 - 315 мм
• H3 - 35 мм
• ØDм - 340 мм
• ØDк - 375 мм
• L - 78 мм
• ØC - 410 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16

Технические параметры пневмопривода DN.ru PA-DA-140 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 513 Нм
• Тип ISO-фланца - F10, F12
• Размер штока - 27х27 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 13 кг

Видео пневмопривода DN.ru PA-DA-140 двойного действия

Деталировка пневмопривода DN.ru PA-DA-140 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-140 двойного действия

Технические характеристики блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

• Модель БКВ - APL-410N EX
• Напряжение питания - 250В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP65
• Температура рабочей среды минимальная: от -25 °C
• Температура рабочей среды максимальная: до 80 °C
• Номинальный потребляемый ток - 10 А
• Взрывозащита - есть
• Кабельный ввод - 2 x NPT1/2"
• Бренд - DN.ru
• Срок службы - 10 лет
• Страна производитель - Россия
• Вес - 1.1 кг

Видео блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Деталировка блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Эскиз деталировки блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Технические параметры пневмораспределителя DN.ru 4V320-08 NAMUR AC220V

• Модель пневмораспределителя - 4V320-08 NAMUR AC220V
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2 – 5 рабочих линий; 2 позиции
• Резьба рабочих портов - 1/4″
• Материал корпуса - алюминевый сплав, технополимер
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Давление номинальное - 12 бар
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Напряжение питания - 220В
• Номинальная мощность - 4.5 ВА
• Температура рабочей среды - от -5 до 50 °C
• Управление - двустороннее электромагнитное
• Наличие ручного дублера - нет
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс циклов - 20000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 1 г.
• Вес - 1.2 кг

Видео пневмораспределителя DN.ru 4V320-08 NAMUR AC220V

Технические параметры ручного дублера DN.ru MON4-1200-T54-ISO

• Бренд - DN.ru
• Модель - MON4-1200-T54-ISO
• Наличие концевых выключателей - нет
• Диаметр штурвала - 320 мм
• Передаточное отношение - 54:1
• Угол поворота - 90°
• Диапазон регулировки: 0 – 90°
• Степень защиты - IP67
• Крутящий момент - 1200 Нм
• Тип ISO-фланца - F10, F14, F12
• Размер штока - 27х27 мм
• Применение - водоснабжение, теплоснабжение, пожаротушение, отопление
• Среда - масла, сжатый воздух, неагрессивные газы
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Гарантия - 12 мес.
• Страна производитель - Россия
• Вес - 13.7 кг

Видео ручного дублера DN.ru MON4-1200-T54-ISO

Деталировка ручного дублера DN.ru MON4-1200-T54-ISO

Эскиз деталировки ручного дублера DN.ru MON4-1200-T54-ISO
