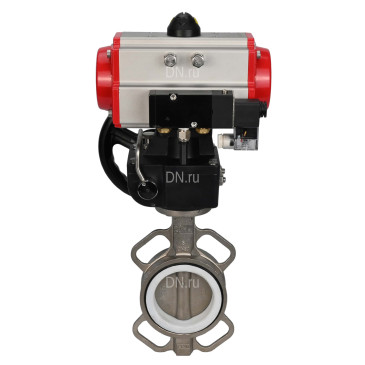

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду50 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 220В, с ручным дублером MON2-450-T28-ISO

Технические параметры Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду50 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 220В, с ручным дублером MON2-450-T28-ISO

• Рабочее давление PN - 16 бар
• Номинальный диаметр DN - 50 мм
• Температура рабочей среды - от -10°С до 180°С
• Применение - теплоснабжение, Нефтегазовая промышленность, Горячее/холодное водоснабжение
• Рабочая среда - вода, воздух, сточные воды, вода техническая
• Присоединение к трубопроводу - межфланцевый
• Тип запорного органа - однодисковый
• Тип затвора - поворотный дисковый
• Класс герметичности шарового затвора - A по ГОСТ 9544
• Тип управления - пневмопривод
• Крутящий момент на валу арматуры - 45 Нм
• Управление - С пневмоприводом
• Серия крана шарового - WBV3232P-2W-Fb-H
• Цвет затвора - серый
• Количество болтовых отверстий на одном фланце - 4
• Диаметр болтовых отверстий на одном фланце - 18
• Наличие пневмораспределителя - есть
• Наличие концевых выключателей - нет
• Гарантия - 1 г.
• Страна производитель - Россия
• Вес — 11.5 кг

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду50 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 220В, с ручным дублером MON2-450-T28-ISO

Габариты и размеры Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду50 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 220В, с ручным дублером MON2-450-T28-ISO:

• L - 45 мм
• ØC- 125 мм
• Н2 - 162 мм
• B - 76 мм
• B1 - 216 мм
• E - 109 мм
• C - 133 мм

Эскиз Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду50 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 220В, с ручным дублером MON2-450-T28-ISO

Таблица деталей и материалов Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду50 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 220В, с ручным дублером MON2-450-T28-ISO:

Технические параметры пневмопривода DN.ru PA-DA-083

• Конструкция - двойного действия
• Рабочее давление - 6 бар
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Диапазон регулировки привода - 5°
• Крутящий момент привода - 93 Нм
• Наличие ручного дублера - штурвал
• Угол поворота привода - 90°
• Тип ISO-фланца привода - F05, F07
• Размер штока - 17х17 мм
• Резьба подача воздуха - G1/4"
• Датчик обратной связи - нет
• Страна производитель - Китай
• Вес пневмопривода - 3.2 кг

Пневмопривод DN.ru PA-DA-083

Габариты и размеры пневмопривода DN.ru PA-DA-083:

• B1 - 216 мм
• С - 46 мм
• E - 109 мм
• F - 26 мм
• А1 - 152 мм
• D - 55 мм
• G - 15 мм
• H - F05
• I - F07
• J - 4-M6x10
• К - 4-М8х12
• L - 17х17 мм
• М - 80 мм
• N - 30 мм
• Ф0 - 34 мм
• Р - 20 мм

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-083

Таблица деталей и материалов пневмопривода DN.ru PA-DA-083:

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-083

Технические параметры пневмораспределителя DN.ru 4V320-08 220В

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4V320-08 220В
• Рабочее давление - 1.5 ÷ 1.8 бар
• Напряжение питания - 220 В
• Полная мощность - 4.5 Ва
• Управление - двустороннее электромагнитное
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Частота срабатывания - 5 цикл/сек
• Вес - 1.2 кг

Пневмораспределитель DN.ru 4V320-08 220В

Габариты и размеры пневмораспределителя DN.ru 4V320-08 220В:

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 220В

Технические параметры ручного дублера DN.ru MON2-450-T28-ISO

• Модель ручного дублёра - MON2-450-T28-ISO
• Диаметр штурвала - 200 мм
• Климатическое исполнение - У,УХЛ,Т,ОМ
• Передаточное соотношение- 01.01.00 04:01
• Способ монтажа - горизонтальный/вертикальный
• Вес - 4.5 кг.

Ручной дублер DN.ru MON2-450-T28-ISO

Габариты и размеры ручного дублера DN.ru MON2-450-T28-ISO:

• b1 - 17 мм
• N - 22 мм
• b2 - 17 мм
• M - 18 мм
• D1 - 70 мм
• 4-M1 - 4-M8
• D2 - 102 мм
• 4-M2 - 4-M10
• E - 95х95 мм
• D3 - 70 мм
• 4-Ø1 - 4-Ø8.5
• D4 - 102 мм
• 4-Ø2 - 4-Ø10.5
• А - 125 мм
• B - 64 мм
• ØC - 110 мм
• F - 135 мм
• T - 62.5 мм
• Y - 178 мм
• C - 133 мм
• S - 56.5 мм
• K - 13 мм

Эскиз габаритов и размеров ручного дублера DN.ru MON2-450-T28-ISO

Таблица деталей и материалов ручного дублера DN.ru MON2-450-T28-ISO:

Эскиз деталей и материалов ручного дублера DN.ru MON2-450-T28-ISO
