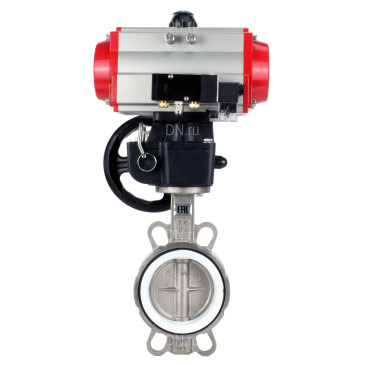

Затвор дисковый поворотный DN.ru 316L-316L-PTFE Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru DA-160, пневмораспределителем 4V320-08 AC220V и ручным дублером HDM-4 в городе Москва

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические параметры Затвор дисковый поворотный DN.ru 316L-316L-PTFE Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru DA-160, пневмораспределителем 4V320-08 AC220V и ручным дублером HDM-4

• Рабочее давление PN - 16 бар
• Номинальный диаметр DN - 300 мм
• Температура рабочей среды - от -10°С до 180°С
• Применение - теплоснабжение, Нефтегазовая промышленность, Горячее/холодное водоснабжение
• Рабочая среда - воздух, сточные воды, вода техническая, сжатый воздух, питьевая вода
• Присоединение к трубопроводу - межфланцевый
• Тип запорного органа - однодисковый
• Тип затвора - поворотный дисковый
• Класс герметичности шарового затвора - A по ГОСТ 9544
• Тип управления - пневмопривод
• Крутящий момент на валу арматуры - 600 Нм
• Управление - пневмопривод двойного действия
• Цвет затвора - серый
• Количество болтовых отверстий на одном фланце - 4
• Диаметр болтовых отверстий на одном фланце - 27
• Наличие пневмораспределителя - есть
• Наличие концевых выключателей - нет
• Гарантия - 1 г.
• Страна производитель - Россия
• Вес — 52 кг

Затвор дисковый поворотный DN.ru 316L-316L-PTFE Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru DA-160, пневмораспределителем 4V320-08 AC220V и ручным дублером HDM-4

Габариты и размеры Затвор дисковый поворотный DN.ru 316L-316L-PTFE Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru DA-160, пневмораспределителем 4V320-08 AC220V и ручным дублером HDM-4:

• L - 80 мм
• ØC- 410 мм
• Н2 - 337 мм
• B - 242 мм
• B1 - 465 мм
• E - 199 мм
• C - 195 мм

Эскиз Затвор дисковый поворотный DN.ru 316L-316L-PTFE Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru DA-160, пневмораспределителем 4V320-08 AC220V и ручным дублером HDM-4

Таблица деталей и материалов Затвор дисковый поворотный DN.ru 316L-316L-PTFE Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru DA-160, пневмораспределителем 4V320-08 AC220V и ручным дублером HDM-4:

Технические параметры пневмопривода DN.ru da-160

• Конструкция - двойного действия
• Рабочее давление - 6 бар
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Диапазон регулировки привода - 5°
• Крутящий момент привода - 802 Нм
• Наличие ручного дублера - штурвал
• Угол поворота привода - 90°
• Тип ISO-фланца привода - F10, F12
• Размер штока - 27х27 мм
• Резьба подача воздуха - G1/4"
• Датчик обратной связи - нет
• Страна производитель - Китай
• Вес пневмопривода - 20.5 кг

Пневмопривод DN.ru da-160

Габариты и размеры пневмопривода DN.ru da-160:

• B1 - 465 мм
• С - 87.5 мм
• E - 199 мм
• F - 38 мм
• А1 - 310 мм
• D - 87.5 мм
• G - 30 мм
• H - F10
• I - F12
• J - 4-M10x16
• К - 4-М12x20
• L - 27х27 мм
• М - 130 мм
• N - 30 мм
• Ф0 - 62 мм
• Р - 30 мм

Эскиз габаритов и размеров пневмопривода DN.ru da-160

Таблица деталей и материалов пневмопривода DN.ru da-160:

Эскиз деталей и материалов пневмопривода DN.ru da-160

Технические параметры пневмораспределителя DN.ru 4V320-08 AC220V

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4V320-08 AC220V
• Рабочее давление - 1.5 ÷ 1.8 бар
• Напряжение питания - 220 В
• Полная мощность - 4.5 Ва
• Управление - двустороннее электромагнитное
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Частота срабатывания - 5 цикл/сек
• Вес - 1.2 кг

Пневмораспределитель DN.ru 4V320-08 AC220V

Габариты и размеры пневмораспределителя DN.ru 4V320-08 AC220V:

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 AC220V

Технические параметры ручного дублера DN.ru HDM-4

• Модель ручного дублёра - HDM-4
• Диаметр штурвала - 320 мм
• Климатическое исполнение - У,УХЛ,Т,ОМ
• Передаточное соотношение- 02.01.00 06:01
• Способ монтажа - горизонтальный/вертикальный
• Вес - 3.7 кг.

Ручной дублер DN.ru HDM-4

Габариты и размеры ручного дублера DN.ru HDM-4:

• b1 - 27 мм
• N - 32 мм
• b2 - 27 мм
• M - 30 мм
• D1 - 102 мм
• 4-M1 - 4-M10
• D2 - 125 мм
• 4-M2 - 4-M12
• E - 129х129 мм
• D3 - 125 мм
• 4-Ø1 - 4-Ø12.5
• D4 - 140 мм
• 4-Ø2 - 4-Ø16.5
• А - 188.5 мм
• B - 93 мм
• ØC - 174 мм
• F - 202 мм
• T - 94 мм
• Y - 280 мм
• C - 195 мм
• S - 84 мм
• K - 15 мм

Эскиз габаритов и размеров ручного дублера DN.ru HDM-4

Таблица деталей и материалов ручного дублера DN.ru HDM-4:

Эскиз деталей и материалов ручного дублера DN.ru HDM-4
