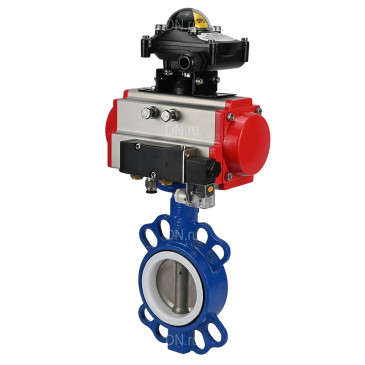

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду40/50 Ру16, корпус - сталь WCB, диск - сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru SA-105 с возвратными пружинами и пневмораспределителем 4M310-08 220V и блоком концевых выключателей APL-2

Параметры затвора DN.ru WCB-316L-PTFE Ду40 с пневмоприводом DN.ru sa-105-10:

• Диаметр номинальный DN - 40 мм
• Давление номинальное PN - 16 бар
• Рабочее давление пневмопривода - 6 бар
• Тип управления - пневмопривод
• Тип присоединения - межфланцевый
• Наличие пневмораспределителя - есть
• Выходной крутящий момент - 42 Нм
• Температура рабочей среды - от -10℃ до 180℃
• Цвет затвора - Синий
• Степень защиты корпуса IP - 65
• Датчик обратной связи - Концевые выключатели
• Наличие блока концевых выключателей - есть
• Наличие ручного дублера - Шестигранник
• Класс герметичности по ГОСТ 54808-2011 - "A"
• Материал корпуса - углеродистая сталь
• Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип уплотнения - PTFE
• Вес запорной арматуры - 2 кг
• Вес привода - 7.1 кг
• Вес - 9.54 кг
• Размер штока, мм - 9х9
• Страна производитель затвора - Россия
• Страна производитель привода - Китай
• Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду40/50 Ру16, корпус - сталь WCB, диск - сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru SA-105 с возвратными пружинами и пневмораспределителем 4M310-08 220V и блоком концевых выключателей APL-2

Габаритные и установочные размеры затвора DN.ru WCB-316L-PTFE Ду40 с пневмоприводом DN.ru sa-105-10:

• Диаметр, Dn - 40 мм
• Строительная длина, L - 33 мм
• Строительная высота, A - 294 мм
• Размер, B - 56 мм
• Диаметр корпуса, D1 - 110 мм
• Размер, G - 99 мм
• Длина пневмопривода, Е - 279 мм
• Ширина пневмопривода, F - 119 мм
• Высота пневмопривода, С - 160 мм
• Размер, H - 76 мм
• Тип ISO-фланца привода - F07, F10
• Количество и диаметр болтовых отверстий на фланце N - Th - 4 x 18 мм

Эскиз затвора DN.ru WCB-316L-PTFE Ду40 с DN.ru sa-105-10 с пневмораспределителем 4m310-08 220в и блоком концевых выключателей APL-210N

Параметры пневмопривода DN.ru sa-105-10:

• Тип пневмопривода - с возвратными пружинами
• Номинальный крутящий момент - 79 Нм
• Рабочее давление пневмопривода - 6 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Датчик обратной связи - Концевые выключатели
• Наличие ручного дублёра - Шестигранник
• Температура окружающей среды - -20
• Вес привода - 7.1 кг
• Страна производитель - Китай

Параметры пневмораспределителя 4m310-08 220в:

• Модель пневмораспределителя - 4m310-08 220в
• Напряжение питания - 220 В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек
• Степень защиты корпуса - 65
• Взрывозащита - нет

Схема подключения блока концевых выключателей APL-210N

Параметры блока концевых выключателей APL-210N:

• Модель блока концевых выключателей - APL-210N
• Кабельный ввод концевых выключателей - 2 x M20х1,5
• Максимальный ток - 5 А
• Максимальное напражение - 250 В
• Степень защиты корпуса - 65
• Взрывозащита - нет

Материалы деталей затвора DN.ru WCB-316L-PTFE Ду40:
