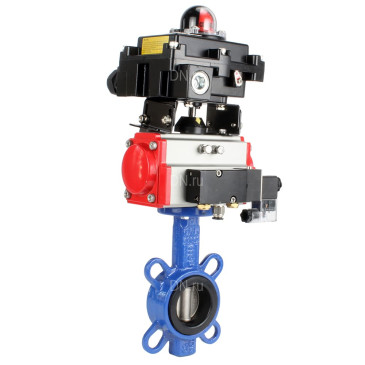

Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb Ду50 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX

Технические параметры Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb Ду50 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX

• Рабочее давление PN - 16 бар
• Номинальный диаметр DN - 50 мм
• Температура рабочей среды - от -20°С до 120°С
• Применение - теплоснабжение, Нефтегазовая промышленность, Горячее/холодное водоснабжение
• Рабочая среда - вода, воздух, сточные воды, вода техническая
• Присоединение к трубопроводу - межфланцевый
• Тип запорного органа - однодисковый
• Тип затвора - поворотный дисковый
• Класс герметичности шарового затвора - A по ГОСТ 9544
• Тип управления - пневмопривод
• Крутящий момент на валу арматуры - 23 Нм
• Управление - С пневмоприводом
• Серия крана шарового - WBV3432E-2W-Fb
• Цвет затвора - Синий
• Количество болтовых отверстий на одном фланце - 4
• Диаметр болтовых отверстий на одном фланце - 18
• Наличие пневмораспределителя - есть
• Наличие концевых выключателей - есть
• Гарантия - 1 г.
• Страна производитель - Россия
• Вес — 6.2 кг

Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb Ду50 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX

Габариты и размеры Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb Ду50 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX:

• L - 45 мм
• ØC- 125 мм
• Н - 174 мм
• Н2 - 162 мм
• B - 76 мм
• B1 - 174 мм
• E - 89 мм

Эскиз габаритов и размеров Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb Ду50 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX

Таблица деталей и материалов Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb Ду50 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX:

Технические параметры пневмопривода DN.ru PA-DA-065

• Конструкция - двойного действия
• Рабочее давление - 6 бар
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Диапазон регулировки привода - 5°
• Крутящий момент привода - 43 Нм
• Наличие ручного дублера - Шестигранник
• Угол поворота привода - 90°
• Тип ISO-фланца привода - F05, F07
• Размер штока - 14х14 мм
• Резьба подача воздуха - G1/4"
• Датчик обратной связи - Концевые выключатели
• Страна производитель - Китай
• Вес пневмопривода - 1.9 кг

Пневмопривод DN.ru PA-DA-065

Габариты и размеры пневмопривода DN.ru PA-DA-065:

• B1 - 174 мм
• С - 36 мм
• E - 89 мм
• F - 26 мм
• А1 - 125 мм
• D - 46 мм
• G - 15 мм
• H - F05
• I - F07
• J - 4-M6x10
• К - 4-М8х12
• L - 14х14 мм
• М - 80 мм
• N - 30 мм
• Ф0 - 34 мм
• Р - 20 мм

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-065

Таблица деталей и материалов пневмопривода DN.ru PA-DA-065:

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-065

Технические параметры пневмораспределителя DN.ru 4V320-08 220В

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4V320-08 220В
• Рабочее давление - 1.5 ÷ 1.8 бар
• Напряжение питания - 220 В
• Полная мощность - 4.5 Ва
• Управление - двустороннее электромагнитное
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Частота срабатывания - 5 цикл/сек
• Вес - 1.2 кг

Пневмораспределитель DN.ru 4V320-08 220В

Габариты и размеры пневмораспределителя DN.ru 4V320-08 220В:

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 220В

Технические параметры блока концевых выключателей DN.ru APL-410N EX

• Максимальное напряжение концевого выключателя - 250
• Резьба кабельного ввода - 2 x NPT1/2″
• Взрывозащита - есть
• Степень защиты корпуса IP - IP65
• Температура рабочей среды - от -40°С до +80°С
• Срок службы - 10 лет

Блок концевых выключателей DN.ru APL-410N EX

Габариты и размеры блока концевых выключателей DN.ru APL-410N EX:

• Н - 174 мм
• L - 177 мм
• B - 178 мм
• D - 9.5 мм
• D1 - 5 мм
• M - 8 мм

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX

Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX:

Эскиз деталей и материалов блока концевых выключателей DN.ru APL-410N EX
