Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с пневмоприводом DN.ru PA-DA-160 двойного действия

Артикул: D050-54648

Модификация

О товаре

Артикул: D050-54648
Производитель: DN.ru, Россия
Серия бренда: WBV3EX-3432M-1W-F-ISO
Диаметр условный Ду(Dn): 150 мм
Давление условное Ру(Pn): 25 бар
Строительная длина: 140 мм
Температура рабочей среды макс.: 425 °С
Тип присоединения: фланцевый
Управление: С пневмоприводом
Наличие пневмораспределителя: нет
Наличие блока концевых выключателей: нет
Наличие блока подготовки воздуха: нет
Наличие позиционера: нет
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Металл
Все характеристики
на 2025-12-31
124 542,48
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Затвор дисковый поворотный DN.ru WBV3EX-3432M-1W-F-ISO предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневматический привод DN.ru PA-DA-160 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Технические параметры Затвора дискового поворотного DN.ru WBV3EX-3432M-1W-F-ISO PA-DA-160 Ду150 Ру25:

  • Давление номинальное PN - 25 бар
  • Диаметр номинальный DN - 150 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт.
  • Диаметр болтовых отверстий на одном фланце - 26 мм
  • Среда - вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
  • Тип управления - пневмопривод
  • Применение - водоснабжение, теплоснабжение, Технологические трубопроводы
  • Температура рабочей среды - от -45°С до 425°С
  • Цвет - Синий
  • Управление - С пневмоприводом
  • Пропускная способность - 1950 м3/ч
  • Класс герметичности - A по ГОСТ 9544
  • Тип ISO-фланца арматуры - F10
  • Размер вала арматуры (квадрат) - 17х17 мм
  • Серия - WBV3EX-3432M-1W-F-ISO
  • Страна производитель - Россия
  • Гарантия - 12 г.
  • Срок службы - 10 лет
  • Вес - 56.5 кг

Затвор дисковый поворотный DN.ru WBV3EX-3432M-1W-F-ISO PA-DA-160 Ду150 Ру25

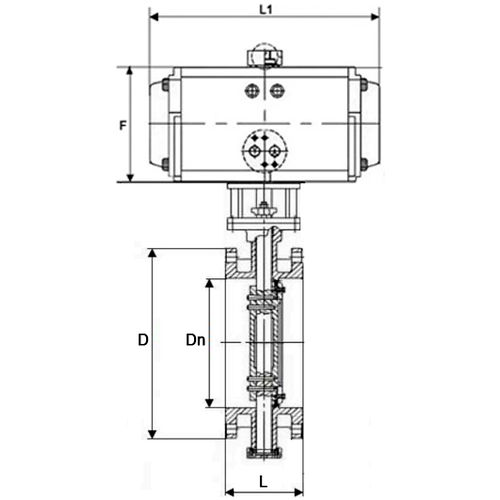

Габариты и размеры Затвора дискового поворотного DN.ru WBV3EX-3432M-1W-F-ISO PA-DA-160 Ду150 Ру25:

  • Dn - 150 мм
  • L - 140 мм
  • D - 300 мм
  • F - 227 мм
  • L1 - 458 мм
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с пневмоприводом DN.ru PA-DA-160 двойного действия

Эскиз Затвора дискового поворотного DN.ru WBV3EX-3432M-1W-F-ISO PA-DA-160 Ду150 Ру25

Таблица деталей и материалов Затвора дискового поворотного DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25:

Наименование детали Материал
1 Корпус сталь WCB (аналог 25Л)
2 Диск нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)
3 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)
4 Седловое уплотнение металл (наплавка D507) + графит
5 Сальниковое уплотнение нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) + графит
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с пневмоприводом DN.ru PA-DA-160 двойного действия

Эскиз деталей и материалов Затвора дискового поворотного DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25

Технические параметры пневмопривода PA-DA-160 двойного действия:

  • Тип пневмопривода - двойного действия
  • Крутящий момент привода - 798 Нм
  • Рабочее давление пневмопривода - 6 бар
  • Угол поворота привода - 90°
  • Наличие ручного дублера - нет
  • Длина пневмопривода - 458 мм
  • Ширина пневмопривода - 174 мм
  • Высота пневмопривода - 227 мм
  • Тип ISO-фланца привода - F10, F12
  • Размер штока - 27х27 мм
  • Страна производитель - Китай
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с пневмоприводом DN.ru PA-DA-160 двойного действия

Пневмопривод DN.ru PA-DA-160 двойного действия

Таблица деталей и материалов пневмопривода DN.ru PA-DA-160 двойного действия:

Наименование Материал
1 Корпус эструдированный алюминий
2 Боковые заглушки литой алюминий
3 Шестерня нерж. сталь
4 Поршень сталь/алюминий
5 Заглушки нерж. сталь
6 Поршневое кольцо NBR
7 Пружины пружинная сталь
8 Подшипник поршня инженерный пластик
9 Поршневое кольцо NBR
10 Заглушка NBR
11 Упорное кольцо инженерный пластик
12 Кольцо инженерный пластик
13 Шайба нерж. сталь
14 Пружинный зажим нерж. сталь
15 Индикатор пластик
16 Корпус индикатора пластик
17 Подшипник инженерный пластик
18 Кулачок сталь
19 Подшипник NBR
20 Подшипник инженерный пластик
21 Подшипник инженерный пластик
22 Уплотнительное кольцо NBR
23 Уплотнительное кольцо NBR
24 Подшипник нерж. сталь
25 Гайка регулировки нерж. сталь
26 Винт регулировки нерж. сталь
27 Втулка алюминий
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с пневмоприводом DN.ru PA-DA-160 двойного действия

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-160 двойного действия

Аналоги

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду150, Ру25, тип присоединения - фланцевый, класс материала корпуса - углеродистая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - Металл, управление - С пневмоприводом
