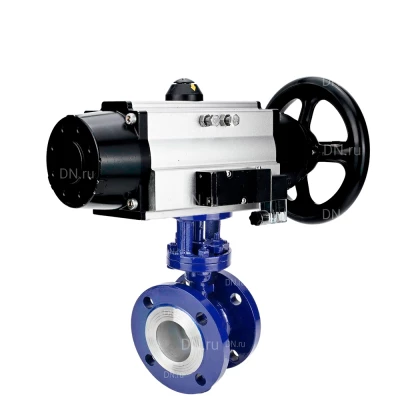

Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, уплотнение - METAL, с пневмоприводом PA-DA-105-1 и пневморапределителем 4М310-08 220В NAMUR

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические характеристики затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

• Тип затвора - поворотный дисковый
• Конструкция затвора - с тройным эксцентриситетом
• Диаметр номинальный DN - 100 мм
• Диаметр в дюймах - 4″
• Давление номинальное PN - 25 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - углеродистая сталь
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Тип присоединения - Фланцевый
• Подключение к трубопроводу - фланцевое
• Тип управления - пневмопривод
• Управление - с пневмоприводом
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 180 Нм
• Уплотнение - Металл
• Рабочая среда - вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
• Температура рабочей среды, минимальная  - от -45 °C
• Температура рабочей среды, максимальная - до 425 °C
• Область применения - водоснабжение, теплоснабжение, Технологические трубопроводы
• Строительная длина - 127 мм
• Пропускная способность, Kv - 590 м3/ч
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Взрывозащита - нет
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV3EX-3431M-1W-F-ISO
• Серия - WBV3EX-3431M-1W-F-ISO
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 29.35 кг

Изображение затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

Габаритные и установочные размеры затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

• DN - 100 мм
• L - 127 мм
• D - 230 мм
• D1 - 190 мм
• D2 - 156 мм
• b - 24 мм
• H1 - 155 мм
• H2 - 78 мм
• n-Ød - 8-Ø22 мм

Эскиз габаритов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

Деталировка затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

Эскиз материалов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду100 Ру25

Технические параметры пневмопривода DN.ru PA-DA-105-1

• Тип пневмопривода - двойного действия
• Бренд - DN.ru
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - воздух
• Тип управления - Маховик
• Температура рабочей среды - от -20 °C до +80 °C
• Крутящий момент - 202 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Вес - 9 кг

Видео пневмопривода поворотного DN.ru PA-DA-105-1

Деталировка пневмопривода поворотного DN.ru PA-DA-105-1

Эскиз деталировки пневмопривода поворотного DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.RU 4M310-08 220V NAMUR

• Модель пневмораспределителя - 4M310-08
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2
• Материал корпуса - анодированный алюминий
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Максимальное давление - 10 бар
• Напряжение питания - 220В
• Наличие ручного дублера - есть
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Резьба подвода воздуха - G1/4"
• Резьба атмосферных каналов - 2-PT1/4"
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс - 10000000 циклов
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 12 мес.
• Вес - 0.35 кг

Изображение пневмораспределителя DN.RU 4M310-08 220V NAMUR

Деталировка пневмораспределителя DN.RU 4M310-08 220V NAMUR

Эскиз деталировки пневмораспределителя DN.RU 4M310-08 220V NAMUR
