Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, уплотнение - METAL, с пневмоприводом PA-SA-130 и БКВ APL-210N

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора.

Технические характеристики затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25

• Тип затвора - поворотный дисковый
• Конструкция затвора - с тройным эксцентриситетом
• Диаметр номинальный DN - 50 мм
• Диаметр в дюймах - 2″
• Давление номинальное PN - 25 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - углеродистая сталь
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Тип присоединения - Фланцевый
• Подключение к трубопроводу - фланцевое
• Тип управления - пневмопривод
• Управление - с пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 11х11 мм
• Крутящий момент на валу арматуры - 59 Нм
• Уплотнение - Металл
• Рабочая среда - вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
• Температура рабочей среды, минимальная  - от -45 °C
• Температура рабочей среды, максимальная - до 425 °C
• Область применения - водоснабжение, теплоснабжение, Технологические трубопроводы
• Строительная длина - 108 мм
• Пропускная способность, Kv - 145 м3/ч
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - есть
• Класс герметичности - A
• Цвет - Синий
• Взрывозащита - нет
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV3EX-3431M-1W-F-ISO
• Серия - WBV3EX-3431M-1W-F-ISO
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 19.32 кг

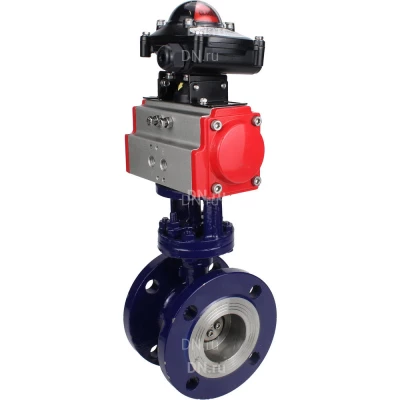

Изображение затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25

Габаритные и установочные размеры затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25

• DN - 50 мм
• L - 108 мм
• D - 160 мм
• D1 - 125 мм
• D2 - 99 мм
• b - 20 мм
• H1 - 102 мм
• H2 - 78 мм
• n-Ød - 4-Ø18 мм

Эскиз габаритов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25

Деталировка затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25

Эскиз материалов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25

Технические параметры пневмопривода DN.ru PA-SA-130 с возвратными пружинами

• Бренд - DN.ru
• Тип пневмопривода - с возвратными пружинами
• Количество пружин - 10 шт
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 105 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 10.1 кг

Видео пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Эскиз деталировки пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Технические характеристики блока концевых выключателей DN.ru APL-210N

• Напряжение питания - 24В, 220В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP65
• Температура рабочей среды минимальная: от -40 °C
• Температура рабочей среды максимальная: до 80 °C
• Взрывозащита - нет
• Кабельный ввод - 2 x NPT1/2"
• Бренд - DN.ru
• Срок службы - 20 лет
• Страна производитель - Россия
• Вес - 0.22 кг

Видео блока концевых выключателей DN.ru APL-210N

Деталировка блока концевых выключателей DN.ru APL-210N
