Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-R Ду150 Ру16, корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой. Блок концевых выключателей - это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.

Технические характеристики затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-R Ду150 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 150 мм
• Диаметр в дюймах - 6″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - углеродистая сталь
• Материал запорного органа - углеродистая сталь
• Тип присоединения - межфланцевый
• Подключение к трубопроводу - Межфланцевое
• Тип управления - пневмопривод
• Управление - с пневмоприводом
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Крутящий момент на валу арматуры - 148 Нм
• Уплотнение - PTFE
• Рабочая среда - вода, кислоты, щелочи, химическая среда
• Температура рабочей среды, минимальная  - от -10 °C
• Температура рабочей среды, максимальная - до 150 °C
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 56 мм
• Пропускная способность, Kv - 2282 м3/ч
• Способ монтажа - горизонтальный
• Наличие концевых выключателей - есть
• Класс герметичности - A
• Цвет - Синий
• Взрывозащита - есть
• Футерованный - Да
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV3434Pf-2W-Fb-R
• Серия - WBV3434Pf-2W-Fb-R
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 25 кг

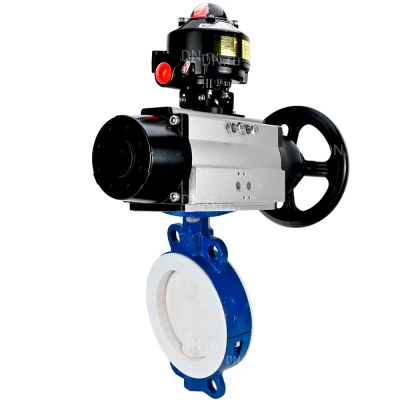

Изображение затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-R Ду150 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-R Ду150 Ру16

• DN - 150 мм
• L - 56 мм
• D1 - 240 мм
• D2 - 210 мм
• H1 - 150 мм
• Z-Ød - 4-Ø18 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-R Ду150 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-R Ду150 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-R Ду150 Ру16

Технические параметры пневмопривода DN.ru PA-DA-105-1

• Тип пневмопривода - двойного действия
• Бренд - DN.ru
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - воздух
• Тип управления - Маховик
• Температура рабочей среды - от -20 °C до +80 °C
• Крутящий момент - 202 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Вес - 9 кг

Видео пневмопривода поворотного DN.ru PA-DA-105-1

Деталировка пневмопривода поворотного DN.ru PA-DA-105-1

Эскиз деталировки пневмопривода поворотного DN.ru PA-DA-105-1

Технические характеристики блока концевых выключателей DN.ru APL-510N EX взрывозащищенного

• Модель БКВ - APL-510N EX
• Напряжение питания - 250В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP67
• Температура рабочей среды: от -20 до +66 °C
• Номинальный потребляемый ток - 16 А
• Взрывозащита - есть
• Кабельный ввод - 2 x NPT3/4"
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 1.8 кг

Видео блока концевых выключателей DN.ru APL-510N EX взрывозащищенного
