Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с пневмоприводом DN.ru PA-SA-130 и позиционером DN.ru YT-1000RSN с обратной связью

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Электропневматический поворотный позиционер используется для управления пневматическими приводами с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические характеристики затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 100 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - углеродистая сталь
• Материал запорного органа - углеродистая сталь
• Тип присоединения - межфланцевый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 63 Нм
• Уплотнение - PTFE
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, кислоты, щелочи, химическая среда
• Температура рабочей среды, минимальная  - от -10 °C
• Температура рабочей среды, максимальная - до 150 °C
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 52 мм
• Пропускная способность, Kv - 857 м3/ч
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Степень защиты корпуса IP - 66
• Характеристики - двунаправленный
• Футерованный - Да
• Тип запорного органа - однодисковый
• Наличие моментной муфты - нет
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - с обратной связью
• Модель арматуры - WBV3434Pf-2W-Fb-H
• Серия - WBV3434Pf-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 18.7 кг

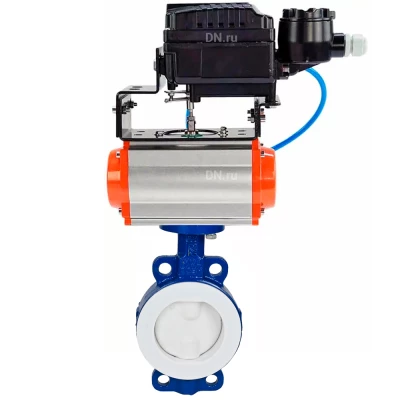

Изображение затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

• DN - 100 мм
• D1 - 180 мм
• D2 - 155 мм
• L - 52 мм
• H1 - 110 мм
• Z-d - 4-18 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

Технические параметры пневмопривода DN.ru PA-SA-130 с возвратными пружинами

• Бренд - DN.ru
• Тип пневмопривода - с возвратными пружинами
• Количество пружин - 10 шт
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 105 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 10.1 кг

Видео пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Эскиз деталировки пневмопривода DN.ru PA-SA-130 с возвратными пружинами
