Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-065, пневмораспределителем DN.ru 4M310-08 220В и БПВ DN.ru AFC2000

• Тип затвора - поворотный дисковый
• Модель арматуры - WBV3434Pf-2W-Fb-H
• Диаметр - 50 мм
• Давление номинальное - 16 бар
• Среда - вода, кислоты, щелочи, химическая среда
• Температура рабочей среды - от -10 до +150°C
• Максимальная температура рабочей (кратковременно) - 180°C
• Толщина футеровки - 3 мм
• Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Цвет затвора - Синий
• Тип присоединения - межфланцевый
• Управление - С пневмоприводом
• Класс герметичности - A
• Условная пропускная способность - 121 м3/ч
• Крутящий момент - 25 Нм
• Тип ISO-фланца арматуры - F05
• Квадрат штока - 11х11 мм
• Средний ресурс - 50 000 - 100 000 циклов закрытие/открытие
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Страна производитель - Россия
• Вес - 3 кг

• Модель привода - PA-DA-065
• Наличие ручного дублера - есть
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Рабочее давление - 2...8 бар
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Максимальный диаметр частиц - менее 30 мкм2
• Температура рабочей среды - от-20 до +80°C
• Диапазон регулировки - ± 5° для вращения при 0° и 90°
• Подача воздуха - G1/4"
• Крутящий момент - 43 Нм
• Тип ISO-фланца - F05/F07
• Квадрат штока - 14х14 мм
• Вес привода - 1.9 кг
• Страна производитель привода - Китай

• Конструкция - золотникового типа
• Номинальное давление - 12 бар
• Рабочее давление - 1.5...8 бар
• Рабочая среда - фильтрованный сжатый воздух
• Температура окружающей среды - от +5 до +50 ⁰C
• Частота срабатывания - 5 циклов/с
• Степень защиты - IP65
• Крепление - через сквозные отверстия в корпусе
• Материал корпуса - анодированный алюминий
• Время отклика - 0,05 с
• Напряжение питания - 220 В
• Вес пневмораспределителя - 0.22 кг

• Рабочее давление - 8 бар
• Максимальное давление - 10 бар
• Регулируемый диапазон давления - 0.5...9 бар
• Давление разрушения - 15 бар
• Рабочая температура - от -5°C до +60°C
• Подсоединение воздуха - 1/4"
• Размер фильтруемых частиц - 40 мкм
• Вязкость масла - ISO VG 32
• Вес - 0.395 кг

• L - 43 мм
• D1 - 125 мм
• D2 - 100 мм
• L1 - 200 мм
• H1 - 80 мм
• Z–Ød - 2-18 мм

• A - 125 мм
• B - 174 мм
• C - 36 мм
• D - 46 мм
• E - 89 мм
• F - 26 мм
• G - 15 мм
• M - 80 мм
• N - 30 мм
• P - 20 мм
• O - 34 мм

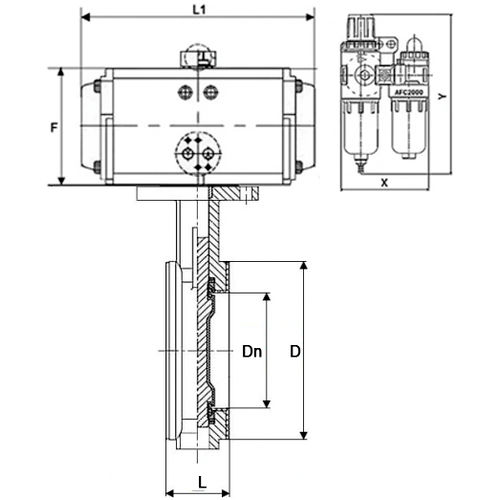

Все размеры представлены на эскизе

• A - 162 мм
• B - 88 мм
• C - 139 мм
• D - 31 мм
• E - 53.5 мм
• F - 12 мм
• G - 8 мм
• H - 7 мм
• I - 13.3 мм
• J - 39 мм
• K - 5 мм
• L - 40 мм
• M - 32 мм
• N - 53 мм
• O - 29 мм
• P - 6 мм
• R - 41.5 мм
