Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с пневмоприводом DN.ru PA-SA-083, 4М310-08 24В NAMUR и ALS200D

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитный переключатель предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические характеристики затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 50 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - углеродистая сталь
• Материал запорного органа - углеродистая сталь
• Тип присоединения - межфланцевый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F05
• Размер вала арматуры (квадрат) - 11х11 мм
• Крутящий момент на валу арматуры - 25 Нм
• Уплотнение - PTFE
• Количество болтовых отверстий на фланце - 2 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, кислоты, щелочи, химическая среда
• Температура рабочей среды, минимальная  - от -10 °C
• Температура рабочей среды, максимальная - до 150 °C
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 43 мм
• Пропускная способность, Kv - 121 м3/ч
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Футерованный - Да
• Наличие моментной муфты - нет
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV3434Pf-2W-Fb-H
• Серия - WBV3434Pf-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 7.09 кг

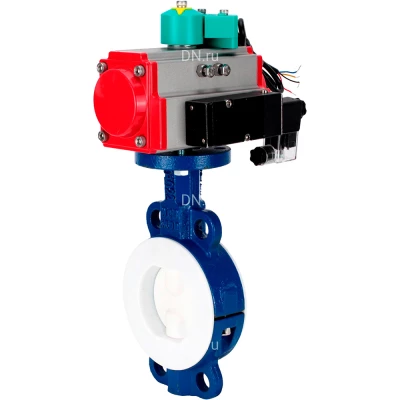

Изображение затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

• DN - 50 мм
• D1 - 125 мм
• D2 - 100 мм
• L - 43 мм
• H1 - 80 мм
• Z-d - 2-18 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

Технические параметры пневмопривода DN.ru PA-SA-083 с возвратными пружинами

• Бренд - DN.ru
• Тип пневмопривода - с возвратными пружинами
• Количество пружин - 10 шт
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 32 Нм
• Тип ISO-фланца - F05, F07
• Размер штока - 17х17 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 3.6 кг

Видео пневмопривода DN.ru PA-SA-083 с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA-083 с возвратными пружинами

Эскиз деталировки пневмопривода DN.ru PA-SA-083 с возвратными пружинами

Технические параметры магнитного переключателя DN.ru ALS200D

• Материал корпуса - пластик
• Кабельный ввод - 4 провода (2 провода/обрыв, 2 провода/закрытие)
• Напряжение питания - 240В, 5В
• Ток потребления - 0-300 мА
• Угол поворота привода - 90°
• Температура рабочей среды - от -40 до 85 °C
• Степень защиты корпуса IP - 67
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 0.14 кг

Видео магнитного переключателя DN.ru ALS200D

Технические параметры пневмораспределителя DN.RU 4M310-08 24VDC NAMUR

• Модель пневмораспределителя - 4M310-08
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2
• Материал корпуса - анодированный алюминий
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Максимальное давление - 10 бар
• Напряжение питания - 24В
• Наличие ручного дублера - есть
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Резьба подвода воздуха - G1/4"
• Резьба атмосферных каналов - 2-PT1/4"
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс - 10000000 циклов
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 12 мес.
• Вес - 0.35 кг

Изображение пневмораспределителя DN.RU 4M310-08 24VDC NAMUR

Деталировка пневмораспределителя DN.RU 4M310-08 24VDC NAMUR

Эскиз деталировки пневмораспределителя DN.RU 4M310-08 24VDC NAMUR
