Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду125 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-410N EX

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневмораспределители служат для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитные переключатели предназначены для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Блоки концевых выключателей предназначены для визуальной и электрической сигнализации конечных положений запорного органа арматуры.

Технические характеристики затвора дискового поворотного WBV3432P-2W-Fb-H Ду125 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В, БКВ APL-410N EX

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 125 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип присоединения - межфланцевый
• Подключение к трубопроводу - Межфланцевое
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 150 Нм
• Уплотнение - PTFE
• Рабочая среда - вода, кислоты, щелочи, химическая среда
• Температура рабочей среды, минимальная  - от -29 °C
• Температура рабочей среды, максимальная - до 180 °C
• Температура окружающей среды, минимальная - от -40 °C
• Температура окружающей среды, максимальная - до 120 °C
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 56 мм
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - есть
• Класс герметичности - A
• Цвет - Синий
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV3432P-2W-Fb-H
• Серия - WBV3432P-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 15.65 кг

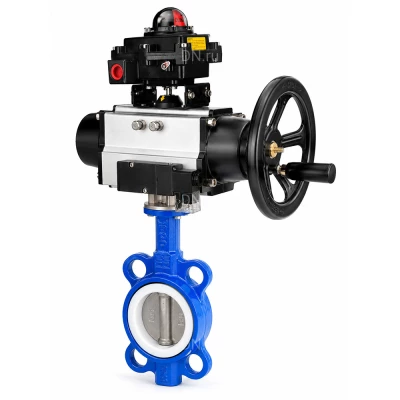

Изображение затвора дискового поворотного WBV3432P-2W-Fb-H Ду125 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В, БКВ APL-410N EX

Габаритные и установочные размеры затвора дискового поворотного WBV3432P-2W-Fb-H Ду125 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В, БКВ APL-410N EX

• DN - 125 мм
• H1 - 121 мм
• H2 - 182 мм
• H3 - 25 мм
• Dм - 155 мм
• Dк - 174 мм
• L - 56 мм
• C - 210 мм

Эскиз габаритов затвора дискового поворотного WBV3432P-2W-Fb-H Ду125 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В, БКВ APL-410N EX

Деталировка затвора дискового поворотного WBV3432P-2W-Fb-H Ду125 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В, БКВ APL-410N EX

Эскиз материалов затвора дискового поворотного WBV3432P-2W-Fb-H Ду125 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В, БКВ APL-410N EX

Технические параметры пневмопривода DN.ru PA-DA-105-1

• Тип пневмопривода - двойного действия
• Бренд - DN.ru
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - воздух
• Тип управления - Маховик
• Температура рабочей среды - от -20 °C до +80 °C
• Крутящий момент - 202 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Вес - 9 кг

Видео пневмопривода поворотного DN.ru PA-DA-105-1

Деталировка пневмопривода поворотного DN.ru PA-DA-105-1

Эскиз деталировки пневмопривода поворотного DN.ru PA-DA-105-1

Технические характеристики блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

• Модель БКВ - APL-410N EX
• Напряжение питания - 250В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP65
• Температура рабочей среды минимальная: от -25 °C
• Температура рабочей среды максимальная: до 80 °C
• Номинальный потребляемый ток - 10 А
• Взрывозащита - есть
• Кабельный ввод - 2 x NPT1/2"
• Бренд - DN.ru
• Срок службы - 10 лет
• Страна производитель - Россия
• Вес - 1.1 кг

Видео блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Деталировка блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Эскиз деталировки блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Технические параметры пневмораспределителя DN.RU 4M310-08 24VDC NAMUR

• Модель пневмораспределителя - 4M310-08
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2
• Материал корпуса - анодированный алюминий
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Максимальное давление - 10 бар
• Напряжение питания - 24В
• Наличие ручного дублера - есть
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Резьба подвода воздуха - G1/4"
• Резьба атмосферных каналов - 2-PT1/4"
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс - 10000000 циклов
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 12 мес.
• Вес - 0.35 кг

Изображение пневмораспределителя DN.RU 4M310-08 24VDC NAMUR

Деталировка пневмораспределителя DN.RU 4M310-08 24VDC NAMUR

Эскиз деталировки пневмораспределителя DN.RU 4M310-08 24VDC NAMUR
