Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду100 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с пневмоприводом PA-SA-130, пневмораспределителем 4V320-10 220В, БКВ APL-510N EX и БПВ AFC2000

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей - это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду100 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 100 мм
• Диаметр в дюймах - 4″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - нержавеющая сталь
• Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип присоединения - межфланцевый
• Тип управления - Пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 11х11 мм
• Крутящий момент на валу арматуры - 59 Нм
• Уплотнение - Viton
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 10 мм
• Рабочая среда - масла, топливо, горячий воздух, пластичные смазки, животные жиры
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Рабочее давление максимальное - 16 бар
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 52 мм
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - есть
• Класс герметичности - A
• Цвет - серый
• Взрывозащита - есть
• Тип запорного органа - однодисковый
• Наличие моментной муфты - нет
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - есть
• Наличие электропневматического позиционера - нет
• Условия производства - ГОСТ 9544-2015
• Модель арматуры - WBV3232V-2W-Fb-H
• Серия - WBV3232V-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 17.595 кг

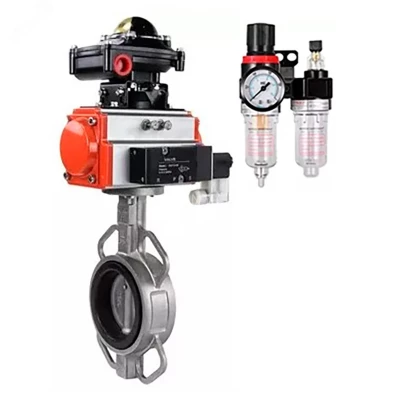

Изображение затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду100 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду100 Ру16

• DN - 100 мм
• H1 - 107 мм
• H2 - 165 мм
• H3 - 25 мм
• ØDм - 131 мм
• ØDк - 151 мм
• L - 52 мм
• ØC - 180 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду100 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду100 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду100 Ру16

Технические параметры пневмопривода DN.ru PA-SA-130 с возвратными пружинами

• Бренд - DN.ru
• Тип пневмопривода - с возвратными пружинами
• Количество пружин - 10 шт
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 105 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 10.1 кг

Видео пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Эскиз деталировки пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Технические параметры блока подготовки воздуха DN.ru AFC2000

• Диаметр присоединения - 1/4″
• Способ монтажа - вертикальный
• Давление номинальное - 10 бар
• Среда - воздух
• Температура рабочей среды - от -5 до 60 °C
• Рабочее давление - 8 бар
• Рабочее давление минимальное - 0.5 бар
• Рабочее давление максимальное - 10 бар
• Размер фильтруемых частиц - 40 мкм
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 0.395 кг

Видео блока подготовки воздуха DN.ru AFC2000

Технические характеристики блока концевых выключателей DN.ru APL-510N EX взрывозащищенного

• Модель БКВ - APL-510N EX
• Напряжение питания - 250В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP67
• Температура рабочей среды: от -20 до +66 °C
• Номинальный потребляемый ток - 16 А
• Взрывозащита - есть
• Кабельный ввод - 2 x NPT3/4"
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 1.8 кг

Видео блока концевых выключателей DN.ru APL-510N EX взрывозащищенного
