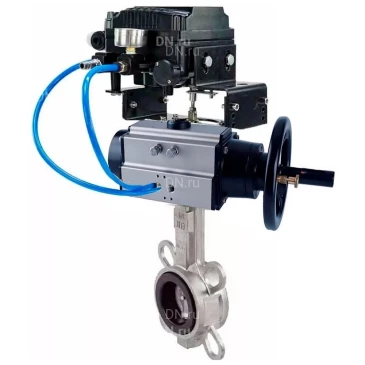

Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи
Артикул: D050-87999

Модификация

О товаре

Артикул: D050-87999
Бренд: DN.ru
Страна производитель: Россия
Серия бренда: WBV3131V-2W-Fb-H
Диаметр условный Ду(Dn): 150 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 200 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Наличие пневмораспределителя: нет
Наличие блока концевых выключателей: нет
Наличие блока подготовки воздуха: нет
Наличие позиционера: без обратной связи
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Viton
Все характеристики
на 2026-12-31
130 009,3
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Другие диаметры:
Ду150
145 202,57 ₽
Ду150
130 009,3 ₽

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи:

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 150 мм
  • Тип присоединения - межфланцевый
  • Количество болтовых отверстий на одном фланце - 4 шт.
  • Диаметр болтовых отверстий на одном фланце - 23 мм
  • Среда - воздух, масла, топливо
  • Тип управления - пневмопривод
  • Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
  • Температура рабочей среды - от -20°С до 200°С
  • Цвет - Серый
  • Управление - С пневмоприводом
  • Класс герметичности - A по ГОСТ 9544
  • Тип ISO-фланца арматуры - F07
  • Размер вала арматуры (квадрат) - 14х14 мм
  • Серия - WBV3131V-2W-Fb-H
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Срок службы - 10 лет
  • Вес - 18.4 кг
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Габариты и размеры затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи:

  • A - 141 мм
  • B - 213.5 мм
  • C - 56 мм
  • PCD - 240 мм
  • H - 260 мм
  • Q° - 22.5° мм
  • 4-ØD - 4-Ø23
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи:

№ Наименование детали Материал
1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Седловое уплотнение VITON
4 Шток нержавеющая сталь SS 416 (аналог ст.20Х13)
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Технические параметры пневмопривода DN.ru PA-DA-105-1:

  • Тип пневмопривода - двойного действия
  • Крутящий момент привода - 202 Нм
  • Рабочее давление пневмопривода - 8 бар
  • Угол поворота привода - 90°
  • Наличие ручного дублера - штурвал
  • Тип ISO-фланца привода - F07, F10
  • Размер штока - 22х22 мм
  • Страна производитель - Китай
  • Вес привода - 9 кг
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

  • A - 495 мм
  • A1 - 461.5 мм
  • B - 133 мм
  • C - 109.5 мм
  • D - 153 мм
  • E - 57.5 мм
  • F - 64 мм
  • G - 26 мм
  • H - 80 мм
  • I - 30 мм
  • N - 22 мм
  • W - 200 мм
  • J - 102 мм
  • K - 70 мм
  • L - М10х16
  • M - М8х13
 Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Технические параметры электропневматического позиционера YT-1000RSN:

  • Входной сигнал управления - 4 ~ 20 mA
  • Внутреннее сопротивление - 250 ± 15 Ом
  • Входное давление - 1,4~7 бар
  • Угол хода рычага - 0~90°
  • Резьба подключения сжатого воздуха - 1/4″
  • Резьба подключения манометра - 1/8″
  • Кабельный ввод - G1/2″
  • Тип защиты - IP66
  • Линейность - ±1.0% F.S
  • Гистерезис - ±1.0% F.S
  • Чувствительность - ±0.2% F.S
  • Повторяемость - ±0.5% F.S
  • Расход сжатого воздуха - 3 л /мин (при давлении 1.4 бар)
  • Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар)
  • Материал корпуса - алюминиевое литье
  • Вес позиционера - 2.8 кг
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Электропневматический позиционер YT-1000RSN

Габариты и размеры электропневматического позиционера YT-1000RSN:

  • A - 224.3 мм
  • B - 166.5 мм
  • C - 117.5 мм
  • D - 132.3 мм
  • E - 6 мм
  • F - 122 мм
  • G - 45 мм
  • H - 45 мм
  • I - 23 мм
  • J - 27 мм
  • K - 32.5 мм
  • L - 35.5 мм
  • M - 91.8 мм
  • N - 37.2 мм
  • O - 43.5 мм
  • P - 26.5 мм
  • Q - 33 мм
  • R - 80.25 мм
  • S - 62.5 мм
  • T - 8 мм
  • U1 - 70 мм
  • U2 - 93 мм
  • V1 - 40 мм
  • V2 - 63 мм
  • W - 26 мм
  • X - 32 мм
  • Y - 9 мм
  • Z- 24 мм
 Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Эскиз габаритов и размеров электропневматического позиционера YT-1000RSN

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Паспорт на электропневматические поворотные позиционеры DN.ru YT-1000RSN с обратной связью/без обратной связи, для пневмоприводов поворотного типа, управляющий сигнал 4-20 мА, без взрывозащиты
Декларация о соответствии на электропневматические поворотные позиционеры DN.ru YT-1000
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
Декларация о соответствии на пневмоприводы DN.ru DA
Технический паспорт на пневмопривод DN.ru PA-DA-105-1
Декларация о соответствии на затворы дисковые поворотные DN.ru
Паспорт на затворы дисковые поворотные DN.ru WBV3131x-2W-Fb-H нержавеющая сталь, межфланцевые, с рукояткой
