Затвор дисковый поворотный DN.ru WBV3131S-2W-T-H Ду32 Ру10 резьбовой, пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-DA-052 и пневмораспределителем DN.ru 4M310-08 24В

Артикул: D050-71109

Модификация

О товаре

Артикул: D050-71109
Производитель: DN.ru, Россия
Серия бренда: WBV3131S-2W-T-H
Диаметр условный Ду(Dn): 32 мм
Давление условное Ру(Pn): 10 бар
Строительная длина: 70 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: муфтовый (резьбовой)
Управление: С пневмоприводом
Наличие пневмораспределителя: есть
Модель пневмораспределителя: 4М310-08 24В
Питание пневмораспределителя: 24 DC
Наличие блока концевых выключателей: нет
Наличие блока подготовки воздуха: нет
Наличие позиционера: нет
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Silicon
Все характеристики
на 2025-12-31
13 960,62
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Затвор дисковый поворотный DN.ru WBV3131S-2W-T-H предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневматический привод DN.ru PA-DA-052 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределитель DN.ru 4М310-08 24В служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры Затвора дискового поворотного DN.ru WBV3131S-2W-T-H PA-DA-052 4М310-08 24В Ду32 Ру10:

  • Давление номинальное PN - 10 бар
  • Диаметр номинальный DN - 32 мм
  • Тип присоединения - муфтовый (резьбовой)
  • Среда - вода, пар, пищевая среда, нейтральные среды
  • Тип управления - пневмопривод
  • Характеристики - двунаправленный
  • Применение - Пищевая промышленность
  • Температура рабочей среды - от -50°С до 180°С
  • Цвет - серый
  • Управление - С пневмоприводом
  • Пропускная способность - 25 м3/ч
  • Класс герметичности - A по ГОСТ 9544
  • Размер вала арматуры (квадрат) - 8x8 мм
  • Серия - WBV3131S-2W-T-H
  • Страна производитель - Россия
  • Гарантия - 12 г.
  • Срок службы - 10 лет
  • Вес - 3.19 кг
Затвор дисковый поворотный DN.ru WBV3131S-2W-T-H Ду32 Ру10 резьбовой, пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-DA-052 и пневмораспределителем DN.ru 4M310-08 24В

Затвор дисковый поворотный DN.ru WBV3131S-2W-T-H PA-DA-052 4М310-08 24В Ду32 Ру10

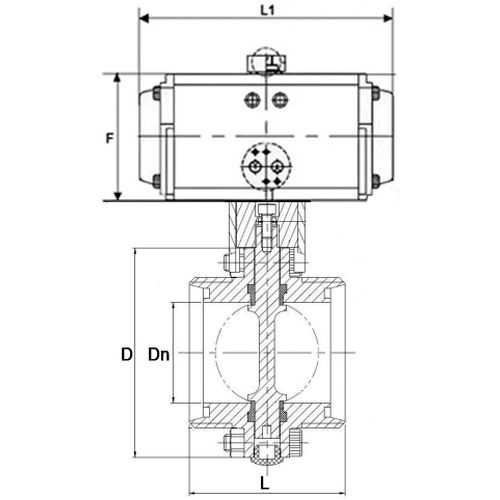

Габариты и размеры Затвора дискового поворотного DN.ru WBV3131S-2W-T-H PA-DA-052 4М310-08 24В Ду32 Ру10:

  • Dn - 32 мм
  • L - 70 мм
  • D - 86 мм
  • F - 92 мм
  • L1 - 147 мм
Затвор дисковый поворотный DN.ru WBV3131S-2W-T-H Ду32 Ру10 резьбовой, пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-DA-052 и пневмораспределителем DN.ru 4M310-08 24В

Эскиз Затвора дискового поворотного DN.ru WBV3131S-2W-T-H PA-DA-052 4М310-08 24В Ду32 Ру10

Таблица деталей и материалов Затвора дискового поворотного DN.ru WBV3131S-2W-T-H Ду32 Ру10:

Наименование детали Материал
1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Поворотный узел нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Седловое уплотнение Silicon
5 Гайка сталь A2~70
6 Болт сталь A2~70
7 Пробка пластик ABS
Затвор дисковый поворотный DN.ru WBV3131S-2W-T-H Ду32 Ру10 резьбовой, пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-DA-052 и пневмораспределителем DN.ru 4M310-08 24В

Эскиз деталей и материалов Затвора дискового поворотного DN.ru WBV3131S-2W-T-H Ду32 Ру10

Технические параметры пневмопривода PA-DA-052 двойного действия:

  • Тип пневмопривода - двойного действия
  • Крутящий момент привода - 24 Нм
  • Рабочее давление пневмопривода - 6 бар
  • Наличие ручного дублера - нет
  • Длина пневмопривода - 147 мм
  • Ширина пневмопривода - 71.5 мм
  • Высота пневмопривода - 92 мм
  • Тип ISO-фланца привода - F03, F05
  • Размер штока - 11х11 мм
  • Страна производитель - Китай
Затвор дисковый поворотный DN.ru WBV3131S-2W-T-H Ду32 Ру10 резьбовой, пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-DA-052 и пневмораспределителем DN.ru 4M310-08 24В

Пневмопривод DN.ru PA-DA-052 двойного действия

Таблица деталей и материалов пневмопривода DN.ru PA-DA-052 двойного действия:

Наименование Материал
1 Корпус эструдированный алюминий
2 Боковые заглушки литой алюминий
3 Шестерня нерж. сталь
4 Поршень сталь/алюминий
5 Заглушки нерж. сталь
6 Поршневое кольцо NBR
7 Пружины пружинная сталь
8 Подшипник поршня инженерный пластик
9 Поршневое кольцо NBR
10 Заглушка NBR
11 Упорное кольцо инженерный пластик
12 Кольцо инженерный пластик
13 Шайба нерж. сталь
14 Пружинный зажим нерж. сталь
15 Индикатор пластик
16 Корпус индикатора пластик
17 Подшипник инженерный пластик
18 Кулачок сталь
19 Подшипник NBR
20 Подшипник инженерный пластик
21 Подшипник инженерный пластик
22 Уплотнительное кольцо NBR
23 Уплотнительное кольцо NBR
24 Подшипник нерж. сталь
25 Гайка регулировки нерж. сталь
26 Винт регулировки нерж. сталь
27 Втулка алюминий
Затвор дисковый поворотный DN.ru WBV3131S-2W-T-H Ду32 Ру10 резьбовой, пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-DA-052 и пневмораспределителем DN.ru 4M310-08 24В

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-052 двойного действия

Технические параметры пневмораспределителя DN.ru 4М310-08 24В

  • Тип пневмораспределителя - золотниковый
  • Модель пневмораспределителя - 4М310-08 24В
  • Материал корпуса - анодированный алюминий
  • Рабочее давление - 1.5 ÷ 8 бар
  • Напряжение питания - 24В
  • Рабочая среда - фильтрованный сжатый воздух
  • Частота срабатывания - 5 цикл/сек
  • Вес - 0.22 кг
Затвор дисковый поворотный DN.ru WBV3131S-2W-T-H Ду32 Ру10 резьбовой, пищевая нержавеющая сталь 304, уплотнение – Silicon, с пневмоприводом DN.ru PA-DA-052 и пневмораспределителем DN.ru 4M310-08 24В

Пневмораспределитель DN.ru 4М310-08 24В
