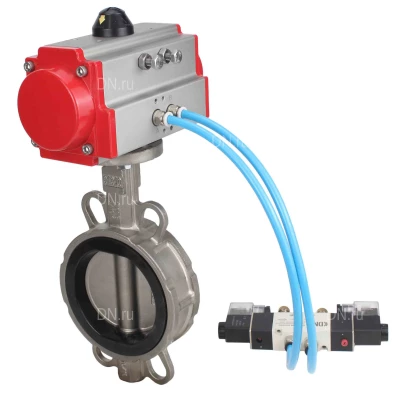

Затвор дисковый поворотный DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневмораспределители служат для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитные переключатели предназначены для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические характеристики затвора дискового поворотного DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 200 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - нержавеющая сталь
• Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Тип присоединения - межфланцевый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Крутящий момент на валу арматуры - 330 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 23 мм
• Рабочая среда - вода, воздух, нейтральные среды
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 120 °C
• Область применения - водоснабжение, теплоснабжение, промышленность
• Строительная длина - 60 мм
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - серый
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV3131E-2W-Fb-H
• Серия - WBV3131E-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 26.4 кг

Изображение затвора дискового поворотного DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V

• A - 166 мм
• B - 246.5 мм
• C - 60 мм
• PCD - 295 мм
• D - 23 мм
• Q - 15°

Эскиз габаритов затвора дискового поворотного DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V

Деталировка затвора дискового поворотного DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V

Эскиз материалов затвора дискового поворотного DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V

Технические параметры пневмопривода DN.ru PA-DA-140 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 513 Нм
• Тип ISO-фланца - F10, F12
• Размер штока - 27х27 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 13 кг

Видео пневмопривода DN.ru PA-DA-140 двойного действия

Деталировка пневмопривода DN.ru PA-DA-140 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-140 двойного действия

Технические параметры пневмораспределителя DN.ru 4V320-10 NAMUR AC220V

• Модель пневмораспределителя - 4V320-10 NAMUR AC220V
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2 – 5 рабочих линий; 2 позиции
• Резьба рабочих портов - 3/8″
• Материал корпуса - алюминевый сплав, технополимер
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Давление номинальное - 12 бар
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Напряжение питания - 220В
• Номинальная мощность - 4.5 ВА
• Температура рабочей среды - от -5 до 50 °C
• Управление - двустороннее электромагнитное
• Наличие ручного дублера - нет
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс циклов - 20000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 1 г.
• Вес - 1.2 кг

Видео пневмораспределителя DN.ru 4V320-10 NAMUR AC220V
