Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду80 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-SA-083 и позиционером DN.ru YT-1000RSN с обратной связью

Name: Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду80 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-SA-083 и позиционером DN.ru YT-1000RSN с обратной связью
Brand: DN.ru
Price: 69586 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-53159

Производитель: DN.ru, Россия

Диаметр условный Ду(Dn): 80 мм

Строительная длина: 46 мм

Температура рабочей среды максимальная: 110 °С

Тип присоединения: межфланцевый

Управление: пневмопривод с возвратными пружинами

Тип пневмопривода: с возвратными пружинами

Наличие пневмораспределителя: нет

Наличие блока концевых выключателей: нет

Ручной дублер: Шестигранник

Наличие блока подготовки воздуха: нет

Наличие позиционера: с обратной связью

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Класс герметичности: A

Тип ISO-фланца арматуры: F05

Применение: водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность

Все характеристики

Арт. D050-53159

Низкая цена

69 586 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду40 67 594 ₽Ду50 67 594 ₽Ду65 68 092 ₽Ду80 69 586 ₽Ду100 75 633 ₽Ду125 79 987 ₽Ду150 98 284 ₽ду200 142 658 ₽

Для монтажа

шт. необходимо

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 13 ₽

x Болт стальной М16х120 ГОСТ 7798-70 - 58 ₽

x Фланец воротниковый Россия Ду80 Ру16 корпус - сталь 20, тип 11, ряд 1, исполнение В, ГОСТ 33259-2015 - 1 035 ₽

Итого за комплект

2 353 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.
Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.
Принцип работы: Функционирование позиционера основано на уравновешивании сил. Позиционер использует устройство типа сопло-заслонка и сервомеханизм обратной связи (систему пружин и рычагов) для приведения силы управления и силы обратной связи в равновесие при достижении пневмоприводом (клапаном) положения, соответствующего управляющему сигналу.

Технические характеристики затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

Тип затвора - поворотный дисковый
Модель арматуры - WBV1632E-2W-Fb-H
Диаметр - 80 мм
Давление номинальное - 16 бар
Среда - вода, пар, агрессивная среда, абразивная среда
Температура рабочей среды - от -20 до +110°C
Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность
Цвет затвора - Синий
Тип присоединения - межфланцевый
Управление - пневмопривод с возвратными пружинами
Класс герметичности - A
Крутящий момент - 23 Нм
Тип ISO-фланца арматуры - F05
Квадрат штока - 9х9 мм
Срок службы - 10 лет
Гарантия - 12 мес.
Страна производитель - Россия
Вес - 3.1 кг

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду80 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-SA-083 и позиционером DN.ru YT-1000RSN с обратной связью

Технические характеристики поворотного пневмопривода DN.ru с возвратными пружинами PA-SA-083:

Модель привода - PA-SA-083
Наличие ручного дублера - Шестигранник
Тип пневмопривода - с возвратными пружинами
Номинальное давление - 12 бар
Рабочее давление - 2...8 бар
Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц - менее 30 мкм2
Температура рабочей среды - от–20 до +80°C
Диапазон регулировки - ± 5° для вращения при 0° и 90°
Подача воздуха - G1/4"
Крутящий момент - 30 Нм
Тип ISO-фланца - F05/F07
Квадрат штока - 17х17 мм
Вес привода - 3.7 кг
Страна производитель привода - Китай

Поворотный пневмопривод DN.ru с возвратными пружинами PA-SA-083

Технические характеристики электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью:

Входной сигнал управления - 4-20 мА
Внутреннее сопротивление - 250 ± 15 Ом
Входное давление - 1.4-7 бар
Угол хода рычага - 0-90°
Резьба подключения сжатого воздуха - 1/4"
Резьба подключения манометра - 1/8"
Кабельный ввод - G1/2"
Тип защиты - IP66
Рабочая температура - от -20°C до +70°C
Допустимая влажность окружающей среды - 10-90RH
Линейность - ±1%
Гистерезис - ±1%
Чувствительность - ±0.5% F.S
Повторяемость - ±0.5%
Расход сжатого воздуха - 3 л/мин (при давлении 1.4 бар)
Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар)
Материал корпуса - алюминиевое литье
Вес - 2.8 кг

Электропневматический поворотный позиционер DN.ru YT-1000RSN с обратной связью

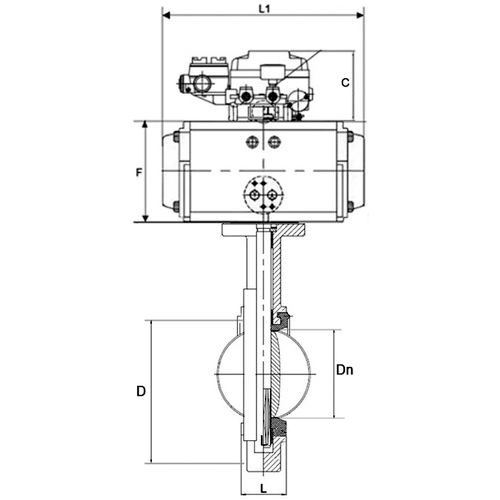

Габаритные и установочные размеры затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

L - 46 мм
H - 164 мм
H1 - 92 мм
D2 - 121 мм
D1 - 160 мм
n-d - 8-20 мм

Эскиз габаритов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM

Габаритные и установочные размеры поворотного пневмопривода DN.ru с возвратными пружинами PA-SA-083:

A - 152 мм
B - 216 мм
C - 46 мм
D - 55 мм
E - 109 мм
F - 26 мм
G - 15 мм
M - 80 мм
N - 30 мм
P - 20 мм
O - 34 мм

Эскиз габаритов поворотного пневмопривода DN.ru с возвратными пружинами PA-SA-083

Габаритные и установочные размеры электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью:

A - 224.3 мм
B - 165.5 мм
C - 117.5 мм
D - 132.3 мм
E - 6 мм
F - 122 мм
G - 45 мм
H - 45 мм
I - 23 мм
J - 27 мм
K - 32.5 мм
L - 35.5 мм
M - 91.8 мм
N - 37.2 мм
O - 43.5 мм
P - 26.5 мм
Q - 33 мм
R - 80.25 мм
S - 62.5 мм
T - 8 мм

Эскиз габаритов электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью

Материалы деталей затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

№	Наименование детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 316L
3	Седловое уплотнение	EPDM + износостойкий материал (siliclone+graphite)
4	Шток	сталь 2Cr13

Эскиз материалов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM

Конструкция поворотного пневмопривода DN.ru с возвратными пружинами PA-SA-083:

№	Наименование	Кол-во	Материал
1	Корпус	1	эструдированный алюминий (твердое анодированное покрытие)
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь (никелированное покрытие)
4	Поршень	2	сталь/алюминий (оксидирование/гальваническая оцинковка)
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь (эпоксидное покрытие)
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь (оксидирование/гальваническая оцинковка)
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз поворотного пневмопривода DN.ru с возвратными пружинами PA-SA-083

Паспорта и сертификаты

Декларация о соответствии на электропневматические поворотные позиционеры DN.ru YT-1000

Паспорт на электропневматические поворотные позиционеры DN.ru YT-1000 с обратной связью/без обратной связи, для пневмоприводов поворотного типа, управляющий сигнал 4-20 мА, без взрывозащиты

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Декларация о соответствии на пневмоприводы DN.ru DA

Паспорт на пневмоприводы DN.ru двойного действия PA-DA-XXX и с возвратными пружинами PA-SA-XXX

Декларация о соответствии на затворы дисковые поворотные DN.ru

Паспорт на затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-200 Ру16

Паспорт на затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb-R Ду250-300 Ру16

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду80, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - EPDM, управление - пневмопривод с возвратными пружинами

Затворы по выборке: Ду80, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - epdm, тип управления - пневмопривод, управление - пневмопривод с возвратными пружинами
