Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду100 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, EPDM, пневмоприводом PA-DA-065, БКВ DN.ru APL-510N EX и ручным дублером DN.ru MON1-250-T26-ISO

Name: Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду100 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, EPDM, пневмоприводом PA-DA-065, БКВ DN.ru APL-510N EX и ручным дублером DN.ru MON1-250-T26-ISO
Brand: DN.ru
Price: 38186 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-53215

Производитель: DN.ru, Россия

Диаметр условный Ду(Dn): 100 мм

Строительная длина: 52 мм

Температура рабочей среды максимальная: 110 °С

Тип присоединения: межфланцевый

Управление: пневмопривод двойного действия

Тип пневмопривода: двойного действия

Наличие пневмораспределителя: нет

Наличие блока концевых выключателей: есть

Ручной дублер: штурвал

Наличие блока подготовки воздуха: нет

Наличие позиционера: нет

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Класс герметичности: A

Тип ISO-фланца арматуры: F07

Применение: водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность

Все характеристики

Арт. D050-53215

Низкая цена

38 186 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду40 35 089 ₽Ду50 35 089 ₽Ду65 35 587 ₽Ду80 35 198 ₽Ду100 38 186 ₽Ду125 48 037 ₽Ду150 58 773 ₽ду200 83 480 ₽

Для монтажа

шт. необходимо

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 13 ₽

x Болт стальной оцинкованный М16х130 ГОСТ 7798-70 - 70 ₽

x Фланец воротниковый Россия Ду100 Ру16 корпус - сталь 20, тип 11, ряд 1, исполнение В, ГОСТ 33259-2015 - 1 407 ₽

Итого за комплект

3 474 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.
Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.
Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические характеристики затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

Тип затвора - поворотный дисковый
Модель арматуры - WBV1632E-2W-Fb-H
Диаметр - 100 мм
Давление номинальное - 16 бар
Среда - вода, пар, агрессивная среда, абразивная среда
Температура рабочей среды - от -20 до +110°C
Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность
Цвет затвора - Синий
Тип присоединения - межфланцевый
Управление - пневмопривод двойного действия
Класс герметичности - A
Крутящий момент - 33 Нм
Тип ISO-фланца арматуры - F07
Квадрат штока - 11х11 мм
Срок службы - 10 лет
Гарантия - 12 мес.
Страна производитель - Россия
Вес - 4.1 кг

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду100 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, EPDM, пневмоприводом PA-DA-065, БКВ DN.ru APL-510N EX и ручным дублером DN.ru MON1-250-T26-ISO

Технические характеристики поворотного пневмопривода DN.ru двойного действия PA-DA-065:

Модель привода - PA-DA-065
Наличие ручного дублера - штурвал
Тип пневмопривода - двойного действия
Номинальное давление - 12 бар
Рабочее давление - 2...8 бар
Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц - менее 30 мкм2
Температура рабочей среды - от–20 до +80°C
Диапазон регулировки - ± 5° для вращения при 0° и 90°
Подача воздуха - G1/4"
Крутящий момент - 43 Нм
Тип ISO-фланца - F05/F07
Квадрат штока - 14х14 мм
Вес привода - 1.9 кг
Страна производитель привода - Китай

Поворотный пневмопривод DN.ru двойного действия PA-DA-065

Технические характеристики блока концевых выключателей DN.ru APL-510N EX взрывозащищенного:

Модель блока концевых выключателей - APL-510N EX
Защита - всепогодный IP67, взрывозащищенный E EX d IIC T6
Температура окружающей среды - от -20°C до +66°C
Резьба кабельного ввода - 2 x NPT 3/4”
Клеммная колодка - 8 ячеек 0.08-2.5мм2
Номинальное напряжение - 250В
Номинальный ток - 16 А
Переключатели/датчики - два механических переключателя / два датчика приближения
Полный угол поворота - 90°
Средний ресурс - 10 000 000 циклов
Вес - 1.8 кг

Блок концевых выключателей DN.ru APL-510N EX взрывозащищенный

Технические характеристики редуктора (pучного дублера) DN.ru MON1-250-T26-ISO:

Модель ручного дублёра - MON1-250-T26-ISO
Режим работы - повторно-кратковременный, реверсивный
Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
Ход - механический предел 0-90°
Климатическое исполнение - У, УХЛ, Т, ОМ
Степень защиты - IP67
Передаточное отношение - 26:1
Выходной крутящий момент - 250 Нм
Тип ISO-фланца - F05,F07
Квадрат штока - 14x14 мм
Вес - 3 кг

Редуктор (pучной дублер) DN.ru MON1-250-T26-ISO

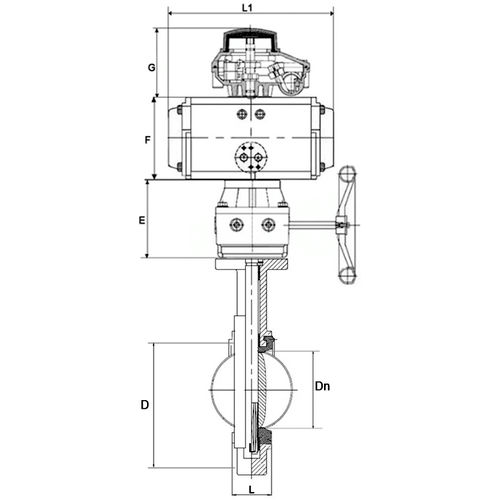

Габаритные и установочные размеры затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

L - 52 мм
H - 175 мм
H1 - 106 мм
D2 - 153 мм
D1 - 180 мм
n-d - 4-23 мм

Эскиз габаритов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM

Габаритные и установочные размеры поворотного пневмопривода DN.ru двойного действия PA-DA-065:

A - 125 мм
B - 174 мм
C - 36 мм
D - 46 мм
E - 89 мм
F - 26 мм
G - 15 мм
M - 80 мм
N - 30 мм
P - 20 мм
O - 34 мм

Эскиз габаритов поворотного пневмопривода DN.ru двойного действия PA-DA-065

Габаритные и установочные размеры блока концевых выключателей DN.ru APL-510N EX взрывозащищенного:

A - 118 мм
B - 118 мм
C - 138.4 мм
D - 17 мм
E - 19 мм
F - 7 мм
G - 3 мм
H - 4 мм
I - 59 мм
J - 59 мм
K - 59 мм
L - 59 мм
M - 121.4 мм
d1 - 50 мм
d2 - 5 мм

Эскиз габаритов блока концевых выключателей DN.ru APL-510N EX взрывозащищенного

Габаритные и установочные размеры редуктора (pучного дублера) DN.ru MON1-250-T26-ISO:

D1 - 50 мм
D2 - 70 мм
D3 - 50 мм
D4 - 70 мм
C - 88 мм
M - 16 мм
b1 - 14 мм
N - 22 мм
b2 - 14 мм
A - 90 мм
B - 55 мм
F - 115 мм
T - 44 мм
Y - 145 мм
H - 120 мм
S - 53 мм
K - 10 мм

Эскиз габаритов редуктора (pучного дублера) DN.ru MON1-250-T26-ISO

Материалы деталей затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

№	Наименование детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 316L
3	Седловое уплотнение	EPDM + износостойкий материал (siliclone+graphite)
4	Шток	сталь 2Cr13

Эскиз материалов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM

Конструкция поворотного пневмопривода DN.ru двойного действия PA-DA-065:

№	Наименование	Кол-во	Материал
1	Корпус	1	эструдированный алюминий (твердое анодированное покрытие)
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь (никелированное покрытие)
4	Поршень	2	сталь/алюминий (оксидирование/гальваническая оцинковка)
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь (эпоксидное покрытие)
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь (оксидирование/гальваническая оцинковка)
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз поворотного пневмопривода DN.ru двойного действия PA-DA-065

Материалы деталей редуктора (pучного дублера) DN.ru MON1-250-T26-ISO:

№	Наименование	Материал
1	Шток для монтажа пневмопривода	Сталь 45
2	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	Пружинная сталь
4	Верхняя торцевая крышка	Сплав алюминия
5	Винт	Сталь 304
6	Фиксирующая скоба (главная тяга)	Сталь 304
7	Корпус	Сплав алюминия
8	Уплотнительное кольцо	EPDM
9	Редуктор	Чугун ВЧ50
10	Переходная муфта	Чугун ВЧ40
11	Шток редуктора	Чугун ВЧ40

Эскиз редуктора (pучного дублера) DN.ru MON1-250-T26-ISO

Паспорта и сертификаты

Декларация о соответствии на блоки концевых выключателей DN.ru

Паспорт на блок концевых выключателей DN.ru APL-510N EX

Отказное письмо на редуктор (ручной дублер) DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Декларация о соответствии на пневмоприводы DN.ru DA

Паспорт на пневмоприводы DN.ru двойного действия PA-DA-XXX и с возвратными пружинами PA-SA-XXX

Паспорт на ручной дублер DN.ru-HDM

Декларация о соответствии на затворы дисковые поворотные DN.ru

Паспорт на затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-200 Ру16

Паспорт на затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb-R Ду250-300 Ру16
