Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-08 NAMUR AC220V и магнитным переключателем ALS200D

Затворы типа LUG - это дисковые поворотные затворы, отличительной особенностью которых являются резьбовые проушины на корпусе. Эти проушины позволяют крепить затвор к одному фланцу с помощью болтов или шпилек, что особенно удобно, если на другой стороне трубопровода нет фланца. Такая конструкция делает их идеальными для использования в качестве запорных устройств в конце системы или на линиях, где требуется быстрое и надежное перекрытие потока. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитный переключатель предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические характеристики затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 150 мм
• Диаметр в дюймах - 6″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - чугун QT450
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Тип присоединения - Межфланцевый (резьбовые проушины)
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 174 Нм
• Уплотнение - NBR
• Количество болтовых отверстий на фланце - 8 шт
• Диаметр болтовых отверстий на фланце - 20 мм
• Рабочая среда - вода, масла, углеводороды, животные жиры
• Температура рабочей среды, минимальная  - от -10 °C
• Температура рабочей среды, максимальная - до 90 °C
• Область применения - водоснабжение, промышленность, Системы отопления
• Строительная длина - 56 мм
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Взрывозащита - нет
• Тип запорного органа - дисковый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Условия производства - ГОСТ 9544-2015
• Модель арматуры - WBV1631N-2W-Fb-H LUG
• Серия - WBV1631N-2W-Fb-H LUG
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 22.34 кг

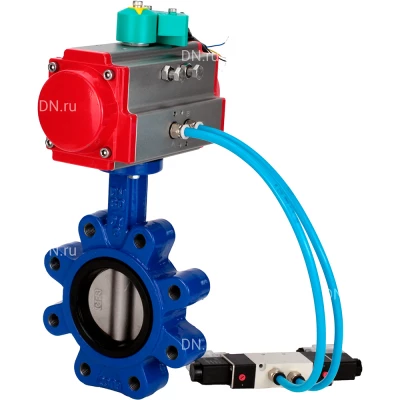

Изображение затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG

• A - 141 мм
• B - 213.5 мм
• C - 56 мм
• D - 240 мм
• N-M - 8-M20

Эскиз габаритов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG

Деталировка затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG

Эскиз материалов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG

Технические параметры пневмопривода DN.ru PA-DA-105 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 198 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Вес - 6.8 кг
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2

Видео пневмопривода DN.ru PA-DA-105 двойного действия

Деталировка пневмопривода DN.ru PA-DA-105 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-105 двойного действия

Технические параметры магнитного переключателя DN.ru ALS200D

• Материал корпуса - пластик
• Кабельный ввод - 4 провода (2 провода/обрыв, 2 провода/закрытие)
• Напряжение питания - 240В, 5В
• Ток потребления - 0-300 мА
• Угол поворота привода - 90°
• Температура рабочей среды - от -40 до 85 °C
• Степень защиты корпуса IP - 67
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 0.14 кг

Видео магнитного переключателя DN.ru ALS200D

Технические параметры пневмораспределителя DN.ru 4V320-08 NAMUR AC220V

• Модель пневмораспределителя - 4V320-08 NAMUR AC220V
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2 – 5 рабочих линий; 2 позиции
• Резьба рабочих портов - 1/4″
• Материал корпуса - алюминевый сплав, технополимер
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Давление номинальное - 12 бар
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Напряжение питания - 220В
• Номинальная мощность - 4.5 ВА
• Температура рабочей среды - от -5 до 50 °C
• Управление - двустороннее электромагнитное
• Наличие ручного дублера - нет
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс циклов - 20000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 1 г.
• Вес - 1.2 кг

Видео пневмораспределителя DN.ru 4V320-08 NAMUR AC220V
