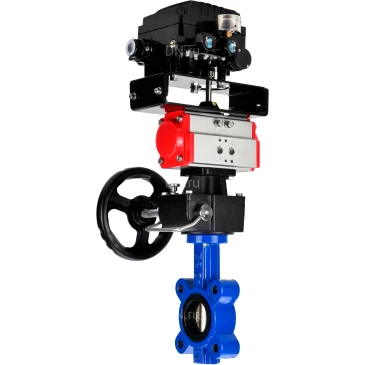

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-105, редуктором MON3-700-T38-ISO и позиционером YT-1000RSN без обратной связи

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланц., с пневмоприводом PA-DA-105, редуктором MON3-700-T38-ISO и позиционером YT-1000RSN без обратной связи

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 125 мм
• Тип присоединения - Межфланцевый (резьбовые проушины)
• Количество болтовых отверстий на одном фланце - 8 шт
• Диаметр болтовых отверстий на одном фланце - 16 мм
• Среда - вода, масла, углеводороды
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение
• Температура рабочей среды - от -10°С до 90°С
• Цвет - Синий
• Управление - С пневмоприводом
• Класс герметичности - A по ГОСТ 9544
• Тип затвора - поворотный дисковый
• Тип ISO-фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Серия - WBV1616N-2W-Fb-H
• Крутящий момент на валу арматуры - 108 Нм
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес - 26.7 кг

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-105, редуктором MON3-700-T38-ISO и позиционером YT-1000RSN без обратной связи

Габариты и размеры затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланц., с пневмоприводом PA-DA-105, редуктором MON3-700-T38-ISO и позиционером YT-1000RSN без обратной связи:

• L - 56 мм
• H - 317.5 мм
• H1 - 180 мм
• A - 279 мм
• E - 134 мм
• S - 62.5 мм
• C - 117.5 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланц., с пневмоприводом PA-DA-105, редуктором MON3-700-T38-ISO и позиционером YT-1000RSN без обратной связи

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланц., с пневмоприводом PA-DA-105, редуктором MON3-700-T38-ISO и позиционером YT-1000RSN без обратной связи:

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланц., с пневмоприводом PA-DA-105, редуктором MON3-700-T38-ISO и позиционером YT-1000RSN без обратной связи

Технические параметры пневмопривода DN.ru PA-DA-105

• Конструкция - двойного действия
• Модель привода - PA-DA-105
• Рабочее давление привода - 8 бар
• Диапазон регулировки привода - 5°
• Крутящий момент привода - 197 Нм
• Наличие ручного дублера - штурвал
• Угол поворота привода - 90°
• Тип ISO-фланца привода - F07/F10
• Размер штока - 22х22 мм
• Резьба подача воздуха - G1/4 ″
• Датчик обратной связи - нет
• Бренд привода - DN.ru
• Страна производитель - Китай
• Вес пневмопривода - 6.1 кг

Пневмопривод DN.ru PA-DA-105

Габариты и размеры пневмопривода DN.ru PA-DA-105:

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105:

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи

• Входной сигнал управления - 4 ~ 20 mA
• Внутреннее сопротивление - 250 ± 15 Ом
• Входное давление - 1,4~7 бар
• Угол хода рычага - 0~90°
• Резьба подключения сжатого воздуха - 1/4″
• Резьба подключения манометра - 1/8″
• Кабельный ввод - G1/2″
• Тип защиты - IP66
• Линейность - ±1.0% F.S
• Гистерезис - ±1.0% F.S
• Чувствительность - ±0.2% F.S
• Повторяемость - ±0.5% F.S
• Расход сжатого воздуха - 3 л /мин (при давлении 1.4 бар)
• Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар)
• Материал корпуса - алюминиевое литье
• Вес позиционера - 2.8 кг

Электропневматический поворотный позиционер DN.ru YT-1000RSN без обратной связи

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи:

Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи

Технические параметры ручного дублера DN.ru MON

• Модель ручного дублёра - MON
• Диаметр штурвала - 280 мм
• Климатическое исполнение - У,УХЛ,Т,ОМ
• Способ монтажа - горизонтальный/вертикальный
• Вес - 6.9 кг.

Ручной дублер DN.ru MON

Габариты и размеры ручного дублера DN.ru MON:

Эскиз габаритов и размеров ручного дублера DN.ru MON

Таблица деталей и материалов ручного дублера DN.ru MON:

Эскиз деталей и материалов ручного дублера DN.ru MON
