Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевый, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-510N EX

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-510N EX

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 125 мм
• Тип присоединения - межфланцевый
• Количество болтовых отверстий на одном фланце - 8 шт
• Диаметр болтовых отверстий на одном фланце - 16 мм
• Среда - вода, масла, углеводороды
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение
• Температура рабочей среды - от -10°С до 90°С
• Цвет - Синий
• Управление - С пневмоприводом
• Класс герметичности - A по ГОСТ 9544
• Тип затвора - поворотный дисковый
• Тип ISO-фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Серия - WBV1616E-2W-Fb-H
• Крутящий момент на валу арматуры - 108 Нм
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес - 17 кг

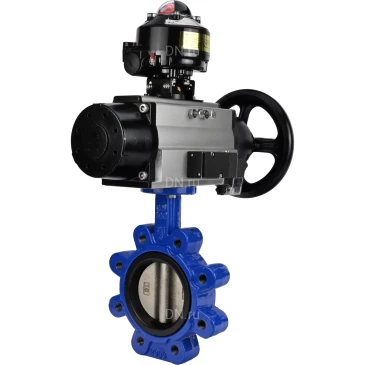

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевый, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-510N EX

Габариты и размеры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-510N EX:

• L - 56 мм
• H - 317.5 мм
• A - 495 мм
• E - 200 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-510N EX

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-510N EX:

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-510N EX

Технические параметры пневмопривода DN.ru PA-DA-105-1

• Конструкция - двойного действия
• Модель привода - PA-DA-105-1
• Рабочее давление привода - 6 бар
• Диапазон регулировки привода - 5°
• Крутящий момент привода - 202 Нм
• Наличие ручного дублера - Шестигранник
• Угол поворота привода - 90°
• Тип ISO-фланца привода - F07/F10
• Размер штока - 22х22 мм
• Датчик обратной связи - Концевые выключатели
• Бренд привода - DN.ru
• Страна производитель - Россия
• Вес пневмопривода - 6.1 кг

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4M310-08 24В

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4M310-08 24В
• Рабочее давление - 1.5 ÷ 1.8 бар
• Максимальное давление - 8 бар
• Напряжение питания - 24 В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек

Пневмораспределитель DN.ru 4M310-08 24В

Габариты и размеры пневмораспределителя DN.ru 4M310-08 24В:

Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08 24В

Технические параметры блока концевых выключателей DN.ru APL-510N EX

• Модель блока концевых выключателей - APL-510N EX
• Максимальный ток концевого выключателя - 16
• Максимальное напряжение концевого выключателя - 250
• Резьба кабельного ввода - 2 x NPT 3/4″
• Сигнал управления - ON/OFF
• Взрывозащита - есть
• Допустимая температура окружающей среды - от -20°С до +66°С
• Срок службы - 10 лет

Блок концевых выключателей DN.ru APL-510N EX

Габариты и размеры блока концевых выключателей DN.ru APL-510N EX:

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-510N EX
