Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду250 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-210N

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневмораспределители служат для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитные переключатели предназначены для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Блоки концевых выключателей предназначены для визуальной и электрической сигнализации конечных положений запорного органа арматуры.

Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду250 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-210N

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 250 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
• Материал запорного органа - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Тип присоединения - межфланцевый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 22х22 мм
• Крутящий момент на валу арматуры - 285 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 12 мм
• Рабочая среда - вода, воздух, слабоагрессивная среда, нейтральные среды
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 120 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Область применения - водоснабжение, теплоснабжение, промышленность
• Строительная длина - 68 мм
• Климатическое исполнение - УХЛ4
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - есть
• Класс герметичности - A
• Цвет - Синий
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV1413E-2W-Fb-H
• Серия - WBV1413E-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 5 лет
• Гарантия - 12 мес.
• Вес - 33.32 кг

Изображение затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду250 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-210N

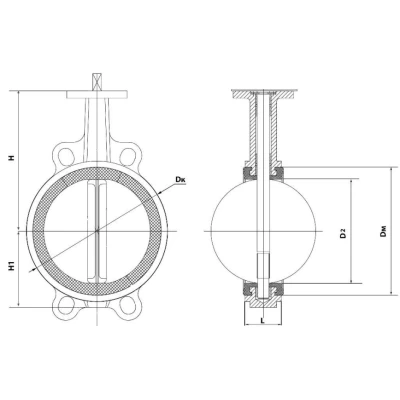

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду250 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-210N

• H - 280 мм
• H1 - 203 мм
• L - 68 мм
• Dм - 286 мм
• Dк - 304 мм
• D2 - 250 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду250 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-210N

Деталировка затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду250 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-210N

Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду250 Ру16 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-10 NAMUR AC220V, БКВ APL-210N

Технические параметры пневмопривода DN.ru PA-DA-140 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 513 Нм
• Тип ISO-фланца - F10, F12
• Размер штока - 27х27 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 13 кг

Видео пневмопривода DN.ru PA-DA-140 двойного действия

Деталировка пневмопривода DN.ru PA-DA-140 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-140 двойного действия

Технические характеристики блока концевых выключателей DN.ru APL-210N

• Напряжение питания - 24В, 220В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP65
• Температура рабочей среды минимальная: от -40 °C
• Температура рабочей среды максимальная: до 80 °C
• Взрывозащита - нет
• Кабельный ввод - 2 x NPT1/2"
• Бренд - DN.ru
• Срок службы - 20 лет
• Страна производитель - Россия
• Вес - 0.22 кг

Видео блока концевых выключателей DN.ru APL-210N

Деталировка блока концевых выключателей DN.ru APL-210N

Технические параметры пневмораспределителя DN.ru 4V320-10 NAMUR AC220V

• Модель пневмораспределителя - 4V320-10 NAMUR AC220V
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2 – 5 рабочих линий; 2 позиции
• Резьба рабочих портов - 3/8″
• Материал корпуса - алюминевый сплав, технополимер
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Давление номинальное - 12 бар
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Напряжение питания - 220В
• Номинальная мощность - 4.5 ВА
• Температура рабочей среды - от -5 до 50 °C
• Управление - двустороннее электромагнитное
• Наличие ручного дублера - нет
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс циклов - 20000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 1 г.
• Вес - 1.2 кг

Видео пневмораспределителя DN.ru 4V320-10 NAMUR AC220V
