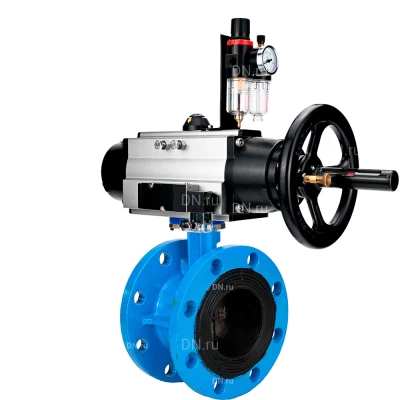

Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду65 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1, 4М310-08 220В NAMUR и AFC2000

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду65 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 65 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Тип присоединения - Фланцевый
• Подключение к трубопроводу - фланцевое
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F05
• Размер вала арматуры (квадрат) - 9х9 мм
• Крутящий момент на валу арматуры - 100 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, воздух, нейтральные среды
• Температура рабочей среды, минимальная  - от -25 °C
• Температура рабочей среды, максимальная - до 130 °C
• Область применения - водоснабжение, промышленность, Системы отопления
• Строительная длина - 112 мм
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Наличие моментной муфты - нет
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - есть
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV1331E-2W-F-H
• Серия - WBV1331E-2W-F-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 16.495 кг

Изображение затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду65 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду65 Ру16

• L - 112 мм
• D - 185 мм
• D1 - 145 мм
• D2 - 118 мм
• n-d - 4-18 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду65 Ру16

Деталировка затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду65 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду65 Ру16

Технические параметры пневмопривода DN.ru PA-DA-105-1

• Тип пневмопривода - двойного действия
• Бренд - DN.ru
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - воздух
• Тип управления - Маховик
• Температура рабочей среды - от -20 °C до +80 °C
• Крутящий момент - 202 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Вес - 9 кг

Видео пневмопривода поворотного DN.ru PA-DA-105-1

Деталировка пневмопривода поворотного DN.ru PA-DA-105-1

Эскиз деталировки пневмопривода поворотного DN.ru PA-DA-105-1

Технические параметры блока подготовки воздуха DN.ru AFC2000

• Диаметр присоединения - 1/4″
• Способ монтажа - вертикальный
• Давление номинальное - 10 бар
• Среда - воздух
• Температура рабочей среды - от -5 до 60 °C
• Рабочее давление - 8 бар
• Рабочее давление минимальное - 0.5 бар
• Рабочее давление максимальное - 10 бар
• Размер фильтруемых частиц - 40 мкм
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 0.395 кг

Видео блока подготовки воздуха DN.ru AFC2000

Технические параметры пневмораспределителя DN.RU 4M310-08 220V NAMUR

• Модель пневмораспределителя - 4M310-08
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2
• Материал корпуса - анодированный алюминий
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Максимальное давление - 10 бар
• Напряжение питания - 220В
• Наличие ручного дублера - есть
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Резьба подвода воздуха - G1/4"
• Резьба атмосферных каналов - 2-PT1/4"
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс - 10000000 циклов
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 12 мес.
• Вес - 0.35 кг

Изображение пневмораспределителя DN.RU 4M310-08 220V NAMUR

Деталировка пневмораспределителя DN.RU 4M310-08 220V NAMUR

Эскиз деталировки пневмораспределителя DN.RU 4M310-08 220V NAMUR
