Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду65 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105, БКВ DN.ru APL-210N и ручным дублером DN.ru MON3-700-T38-ISO

• Тип затвора - поворотный дисковый
• Модель арматуры - WBV1331E-2W-F-H
• Диаметр - 65 мм
• Давление номинальное - 16 бар
• Среда - воздух, холодная и горячая вода, среды не реагирующие с материалами конструкции
• Температура рабочей среды - от -25 до +130°C
• Применение - водоснабжение, промышленность, Системы отопления
• Цвет затвора - Синий
• Тип присоединения - фланцевый
• Управление - пневмопривод двойного действия
• Класс герметичности - A
• Крутящий момент - 100 Нм
• Тип ISO-фланца арматуры - F05
• Квадрат штока - 9х9 мм
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Страна производитель - Россия
• Вес - 6.75 кг

• Модель привода - PA-DA-105
• Наличие ручного дублера - штурвал
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Рабочее давление - 2...8 бар
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Максимальный диаметр частиц - менее 30 мкм2
• Температура рабочей среды - от–20 до +80°C
• Диапазон регулировки - ± 5° для вращения при 0° и 90°
• Подача воздуха - G1/4"
• Крутящий момент - 197 Нм
• Тип ISO-фланца - F07/F10
• Квадрат штока - 22х22 мм
• Вес привода - 6.1 кг
• Страна производитель привода - Китай

• Модель блока концевых выключателей - APL-210N
• Защита - всепогодный IP65
• Температура окружающей среды - от -40°C до +80°C
• Резьба кабельного ввода - 2 x NPT1/2”
• Клеммная колодка - 8 ячеек 0.08-2.6мм2
• Напряжение - 12В, 24В, 38В, 48В, 110В, 220В, 250В
• Датчик - 2 SPDT электромеханических микровыключателя OMRON V151-1C25
• Внешнее покрытие - Полиэстеровое покрытие (чёрный)
• Вал - Стандартный (17 мм)
• Вес - 0.22 кг

• Модель ручного дублёра - MON3-700-T38-ISO
• Режим работы - повторно-кратковременный, реверсивный
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Ход - механический предел 0-90°
• Климатическое исполнение - У, УХЛ, Т, ОМ
• Степень защиты - IP67
• Передаточное отношение - 38:1
• Выходной крутящий момент - 700 Нм
• Тип ISO-фланца - F07/F10/F12
• Квадрат штока - 22x22 мм
• Вес - 6.9 кг

• D - 185 мм
• L - 112 мм
• D1 - 145 мм
• D2 - 118 мм
• n-d - 4шт-18мм

• A - 125 мм
• B - 174 мм
• C - 36 мм
• D - 46 мм
• E - 89 мм
• F - 26 мм
• G - 15 мм
• M - 80 мм
• N - 30 мм
• P - 20 мм
• O - 34 мм

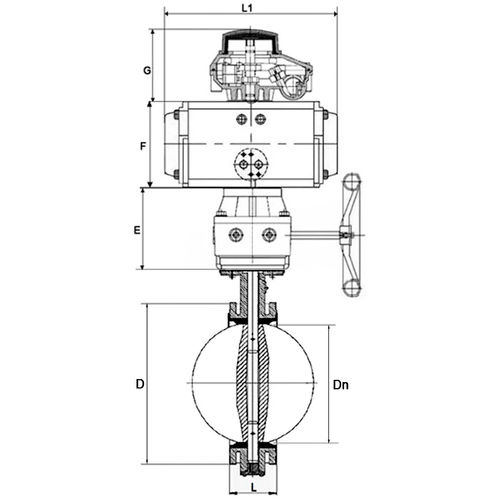

Все размеры представлены на эскизе

• D1 - 102 мм
• D2 - 125 мм
• D3 - 102 мм
• D4 - 125 мм
• C - 129 мм
• M - 22 мм
• b1 - 22 мм
• N - 28 мм
• b2 - 22 мм
• A - 140 мм
• B - 71 мм
• F - 166 мм
• T - 70 мм
• Y - 212 мм
• H - 180 мм
• S - 68.7 мм
• K - 12.5 мм
