Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду200 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-140, пневмораспределителем DN.ru 4M310-08 24В и ручным дублером DN.ru MON4-1200-T54-ISO

• Тип затвора - поворотный дисковый
• Модель арматуры - WBV1331E-2W-F-H
• Диаметр - 200 мм
• Давление номинальное - 16 бар
• Среда - вода, воздух, нейтральные среды
• Температура рабочей среды - от -25 до +130°C
• Применение - водоснабжение, промышленность, Системы отопления
• Цвет затвора - Синий
• Тип присоединения - фланцевый
• Управление - пневмопривод двойного действия
• Класс герметичности - A
• Крутящий момент - 300 Нм
• Тип ISO-фланца арматуры - F10
• Квадрат штока - 17х17 мм
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Страна производитель - Россия
• Вес - 21.4 кг

• Модель привода - PA-DA-140
• Наличие ручного дублера - штурвал
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Рабочее давление - 2...8 бар
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Максимальный диаметр частиц - менее 30 мкм2
• Температура рабочей среды - от–20 до +80°C
• Диапазон регулировки - ± 5° для вращения при 0° и 90°
• Подача воздуха - G1/4"
• Крутящий момент - 526 Нм
• Тип ISO-фланца - F10/F12
• Квадрат штока - 27х27 мм
• Вес привода - 13.7 кг
• Страна производитель привода - Китай

• Конструкция - золотникового типа
• Номинальное давление - 12 бар
• Рабочее давление - 1.5...8 бар
• Рабочая среда - фильтрованный сжатый воздух
• Температура окружающей среды - от +5 до +50 ⁰C
• Частота срабатывания - 5 циклов/с
• Степень защиты - IP65
• Крепление - через сквозные отверстия в корпусе
• Материал корпуса - анодированный алюминий
• Время отклика - 0,05 с
• Напряжение питания - 24 В
• Вес пневмораспределителя - 0.22 кг

• Модель ручного дублёра - MON4-1200-T54-ISO
• Режим работы - повторно-кратковременный, реверсивный
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Ход - механический предел 0-90°
• Климатическое исполнение - У, УХЛ, Т, ОМ
• Степень защиты - IP67
• Передаточное отношение - 54:1
• Выходной крутящий момент - 1200 Нм
• Тип ISO-фланца - F10/F12/F14
• Квадрат штока - 27x27 мм
• Вес - 13.7 кг

• D - 340 мм
• L - 152 мм
• D1 - 295 мм
• D2 - 266 мм
• n-d - 12шт-22мм

• A - 268 мм
• B - 405 мм
• C - 76 мм
• D - 77 мм
• E - 174 мм
• F - 36 мм
• G - 30 мм
• M - 130 мм
• N - 30 мм
• P - 30 мм
• O - 62 мм

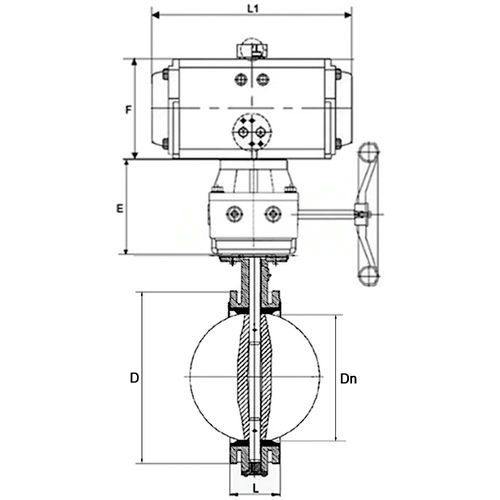

Все размеры представлены на эскизе

• D1 - 102 мм
• D2 - 125 мм
• D3 - 125 мм
• D4 - 140 мм
• C - 174 мм
• M - 30 мм
• b1 - 27 мм
• N - 32 мм
• b2 - 27 мм
• A - 188.5 мм
• B - 93 мм
• F - 202 мм
• T - 94 мм
• Y - 280 мм
• H - 195 мм
• S - 84 мм
• K - 15 мм
