Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду300 Ру16, корпус - сталь WCB, диск - сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru DA-160 и пневмораспределителем 4M310-08 24V в городе Москва

Модификация
О товаре
Артикул: D050-02351
Производитель: DN.ru, Китай
Диаметр: Ду300
Давление номинальное: 16 бар
Материал корпуса: Углеродистая сталь WCB
Материал диска: Нержавеющая сталь AISI 316L
Уплотнение: PTFE
Тип управления: пневмопривод
Класс герметичности: A
Тип ISO-фланца арматуры: F10
Все характеристики
Арт. D050-02351
Низкая цена
143 634 на 29.03.2024 $
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Итого за комплект
87 515
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Отзывы и комментарии
Характеристики

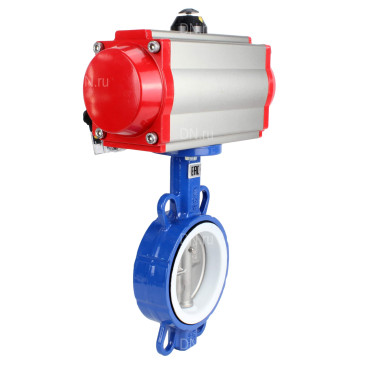

Затвор дисковый поворотный DN.ru модель WBV3432P-2W-Fb с DN.ru-DA 4M310-08 24V предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru WCB-316L-PTFE Ду300 с пневмоприводом DN.ru da-160

  • Диаметр номинальный DN - 300 мм
  • Давление номинальное PN - 16 бар
  • Рабочее давление пневмопривода - 6 бар
  • Тип управления - пневмопривод
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - есть
  • Выходной крутящий момент - 600 Нм
  • Температура рабочей среды - от -10℃ до 180℃
  • Цвет затвора - Синий
  • Степень защиты корпуса IP - 65
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Углеродистая сталь WCB
  • Материал диска - Нержавеющая сталь AISI 316L
  • Тип уплотнения - PTFE
  • Вес запорной арматуры - 27.49 кг
  • Вес привода - 20.5 кг
  • Вес - 47.99 кг
  • Размер штока, мм - 22х22
  • Страна производитель затвора - Китай
  • Страна производитель привода - Китай
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Затвор дисковый поворотный DN.ru ST-316l-PTFE с DN.ru-DA и пневмораспределителем 4M310-08 24V

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду300 Ру16, корпус - сталь WCB, диск - сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru DA-160 и пневмораспределителем 4M310-08 24V

Габаритные и установочные размеры затвора DN.ru WCB-316L-PTFE Ду300 с пневмоприводом DN.ru da-160:

  • Диаметр, Dn - 300 мм
  • Строительная длина, L - 80 мм
  • Строительная высота, A+C - 529 мм
  • Размер, A - 337 мм
  • Размер, B - 242 мм
  • Диаметр корпуса, D1 - 410 мм
  • Размер G - 99 мм
  • Длина пневмопривода, Е - 465 мм
  • Ширина пневмопривода, F - 175 мм
  • Высота пневмопривода, С - 237 мм
  • Количество и диаметр болтовых отверстий на фланце N - Th - 12 x 27 мм
Эскиз затвор дисковый поворотный DN.ru ST-316l-PTFE с DN.ru-DA и пневмораспределителем 4M310-08 24V

Эскиз затвора DN.ru WCB-316L-PTFE Ду300 с DN.ru da-160 с пневмораспределителем 4m310-08-24

Параметры пневмопривода DN.ru da-160:

  • Тип пневмопривода - двойного действия
  • Номинальный крутящий момент - 802 Нм
  • Рабочее давление пневмопривода - 6 бар
  • Угол поворота привода - 90°
  • Диапазон регулировки привода - 5°
  • Наличие ручного дублёра - нет
  • Температура окружающей среды - -20
  • Вес привода - 20.5 кг
  • Страна производитель - Китай

Параметры пневмораспределителя 4m310-08-24:

  • Модель пневмораспределителя - 4m310-08-24
  • Напряжение питания - 24 В
  • Рабочая среда - фильтрованный сжатый воздух
  • Частота срабатывания - 5 цикл/сек
  • Степень защиты корпуса - 65
  • Взрывозащита - нет

Материалы деталей затвора DN.ru WCB-316L-PTFE Ду300:

1 Корпус Углеродистая сталь WCB
2 Диск Нержавеющая сталь AISI 316L
3 Манжета PTFE
4 Шток Нержавеющая сталь AISI 316L
5 Шпилька Нержавеющая сталь AISI 316L
6 Втулка PTFE
7 Уплотнительное кольцо NBR (нитрил)
8 Пластина Углеродистая сталь
