Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-SA-140 и БКВ APL-510N-EX

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмоприводы с возвратными пружинами PA-SA-х используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 150 мм
• Диаметр в дюймах - 6″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
• Материал запорного органа - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Тип присоединения - межфланцевый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 110 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 10 мм
• Рабочая среда - вода, воздух, слабоагрессивная среда, нейтральные среды
• Температура рабочей среды, минимальная - -20 °C
• Температура рабочей среды, максимальная -до 120 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Строительная длина - 56 мм
• Климатическое исполнение - УХЛ4
• Наличие концевых выключателей - есть
• Класс герметичности - A
• Цвет - Синий
• Взрывозащита - нет
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Кабельный ввод - 2 x NPT 3/4″
• Модель арматуры - WBV1413E-2W-Fb-H
• Серия - WBV1413E-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 5 лет
• Гарантия - 12 мес.
• Вес - 24.2 кг

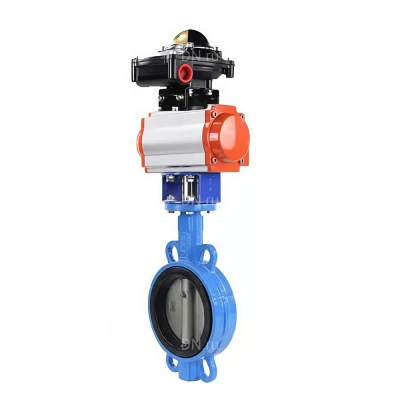

Изображение затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

• H - 203 мм
• H1 - 139 мм
• H2 - 30 мм
• L - 56 мм
• ØDм - 183 мм
• ØDк - 196 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Деталировка затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Технические параметры пневмопривода DN.ru PA-SA-140 с возвратными пружинами

• Бренд - DN.ru
• Тип пневмопривода - с возвратными пружинам
• Количество пружин - 10 шт
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 172 Нм
• Тип ISO-фланца - F10, F12
• Размер штока - 27х27 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 15 кг

Видео пневмопривода DN.ru PA-SA-140 с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA-140 с возвратными пружинами

Эскиз деталировки пневмопривода DN.ru PA-SA-140 с возвратными пружинами

Технические характеристики блока концевых выключателей DN.ru APL-510N EX взрывозащищенного

• Модель БКВ - APL-510N EX
• Напряжение питания - 250В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP67
• Температура рабочей среды: от -20 до +66 °C
• Номинальный потребляемый ток - 16 А
• Взрывозащита - есть
• Кабельный ввод - 2 x NPT3/4"
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 1.8 кг

Видео блока концевых выключателей DN.ru APL-510N EX взрывозащищенного
