Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130 с возвратными пружинами, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневмораспределители служат для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блоки подготовки воздуха предназначены для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 100 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип присоединения - межфланцевый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 11х11 мм
• Крутящий момент на валу арматуры - 68 Нм
• Уплотнение - NBR
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 10 мм
• Рабочая среда - вода, масла, углеводороды, нейтральные среды, животные жиры
• Температура рабочей среды, минимальная - -20 °C
• Температура рабочей среды, максимальная -до 100 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 52 мм
• Климатическое исполнение - УХЛ4
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Цвет - Синий
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - есть
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV1132N-2W-Fb-H
• Серия - WBV1132N-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Гарантия - 1 г.
• Вес - 15.815 кг

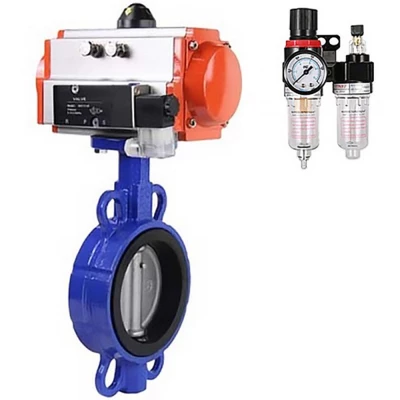

Изображение затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

• A - 163 мм
• B - 112 мм
• C - 28 мм
• E - 52 мм
• D - 90 мм
• d - 70 мм
• do - 10 мм
• HxH - 11x11 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Деталировка затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Эскиз материалов затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-SA-130 с возвратными пружинами

• Бренд - DN.ru
• Тип пневмопривода - с возвратными пружинами
• Количество пружин - 10 шт
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 105 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 10.1 кг

Видео пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Эскиз деталировки пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Технические параметры блока подготовки воздуха DN.ru AFC2000

• Диаметр присоединения - 1/4″
• Способ монтажа - вертикальный
• Давление номинальное - 10 бар
• Среда - воздух
• Температура рабочей среды - от -5 до 60 °C
• Рабочее давление - 8 бар
• Рабочее давление минимальное - 0.5 бар
• Рабочее давление максимальное - 10 бар
• Размер фильтруемых частиц - 40 мкм
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 0.395 кг

Видео блока подготовки воздуха DN.ru AFC2000

Технические параметры пневмораспределителя DN.ru 4V320-10 NAMUR AC220V

• Модель пневмораспределителя - 4V320-10 NAMUR AC220V
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2 – 5 рабочих линий; 2 позиции
• Резьба рабочих портов - 3/8″
• Материал корпуса - алюминевый сплав, технополимер
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Давление номинальное - 12 бар
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Напряжение питания - 220В
• Номинальная мощность - 4.5 ВА
• Температура рабочей среды - от -5 до 50 °C
• Управление - двустороннее электромагнитное
• Наличие ручного дублера - нет
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс циклов - 20000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 1 г.
• Вес - 1.2 кг

Видео пневмораспределителя DN.ru 4V320-10 NAMUR AC220V
