Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130 и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Электропневматические поворотные позиционеры используются для управления пневматическими приводами с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические характеристики затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130 и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 100 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип присоединения - межфланцевый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 11х11 мм
• Крутящий момент на валу арматуры - 68 Нм
• Уплотнение - NBR
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 10 мм
• Рабочая среда - вода, масла, углеводороды, нейтральные среды, животные жиры
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 100 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 52 мм
• Климатическое исполнение - УХЛ4
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Цвет - Синий
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - с обратной связью
• Модель арматуры - WBV1132N-2W-Fb-H
• Серия - WBV1132N-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 16.92 кг

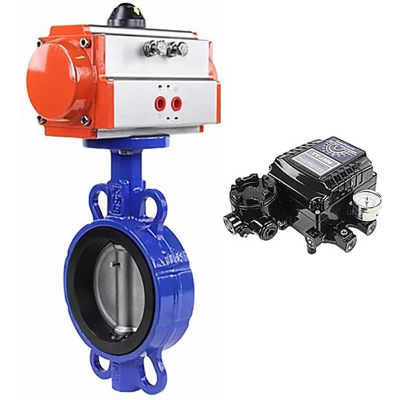

Изображение затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130 и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130 и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

• A - 163 мм
• B - 112 мм
• C - 28 мм
• E - 52 мм
• D - 90 мм
• d - 70 мм
• do - 10 мм
• HxH - 11x11 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130 и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Деталировка затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130 и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Эскиз материалов затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-SA-130 и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Технические параметры пневмопривода DN.ru PA-SA-130 с возвратными пружинами

• Бренд - DN.ru
• Тип пневмопривода - с возвратными пружинами
• Количество пружин - 10 шт
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 105 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 10.1 кг

Видео пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Эскиз деталировки пневмопривода DN.ru PA-SA-130 с возвратными пружинами

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью

• Тип электропневмопозиционера - односторонний
• Присоединение - PT(NPT) 1/4
• Материал корпуса - алюминиевое литье
• Кабельный ввод - G1/2"
• Резьба подключения манометра - 1/8"
• Сигнал управления - 4-20 мА
• Сопротивление - 250±15 Ом
• Рабочее давление минимальное - 1.7 бар
• Рабочее давление максимальное - 7 бар
• Пропускная способность - 80 л/мин
• Потребление воздуха - 3 л/мин
• Резьба подвода воздуха - 1/4"
• Датчик обратной связи - есть
• Длина рычага - от 10 до 150 мм
• Линейность позиционера - ±1.0% F.S
• Гистерезис позиционера - ±1.0% F.S
• Чувствительность позиционера - ±0.2% F.S
• Повторяемость позиционера - ±0.5% F.S
• Температура рабочей среды - от -20 до 70 °C
• Допустимая влажность окружающей среды - 10~90RH
• Степень защиты корпуса IP - 66
• Взрывозащита - нет
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 2.7 кг

Изображение электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью
