Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-SA-140, пневмораспределителем 4V320-08 220В и БПВ AFC2000

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмоприводы с возвратными пружинами PA-SA-х используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 150 мм
• Диаметр в дюймах - 6″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
• Материал запорного органа - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Тип присоединения - межфланцевый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 110 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 10 мм
• Рабочая среда - вода, воздух, слабоагрессивная среда, нейтральные среды
• Температура рабочей среды, минимальная - -20 °C
• Температура рабочей среды, максимальная -до 120 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Строительная длина - 56 мм
• Климатическое исполнение - УХЛ4
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Взрывозащита - нет
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - есть
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV1413E-2W-Fb-H
• Серия - WBV1413E-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 5 лет
• Гарантия - 12 мес.
• Вес - 24 кг

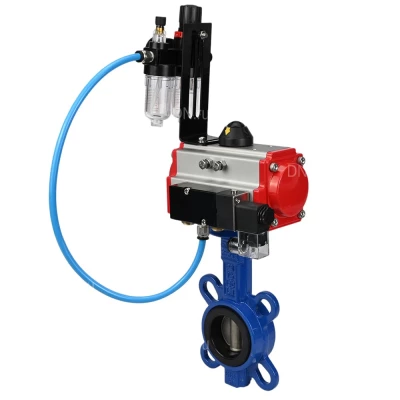

Изображение затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

• H - 203 мм
• H1 - 139 мм
• H2 - 30 мм
• L - 56 мм
• ØDм - 183 мм
• ØDк - 196 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Деталировка затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Технические параметры пневмопривода DN.ru PA-SA-140 с возвратными пружинами

• Бренд - DN.ru
• Тип пневмопривода - с возвратными пружинам
• Количество пружин - 10 шт
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 172 Нм
• Тип ISO-фланца - F10, F12
• Размер штока - 27х27 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 15 кг

Видео пневмопривода DN.ru PA-SA-140 с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA-140 с возвратными пружинами

Эскиз деталировки пневмопривода DN.ru PA-SA-140 с возвратными пружинами

Технические параметры блока подготовки воздуха DN.ru AFC2000

• Диаметр присоединения - 1/4″
• Способ монтажа - вертикальный
• Давление номинальное - 10 бар
• Среда - воздух
• Температура рабочей среды - от -5 до 60 °C
• Рабочее давление - 8 бар
• Рабочее давление минимальное - 0.5 бар
• Рабочее давление максимальное - 10 бар
• Размер фильтруемых частиц - 40 мкм
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 0.395 кг

Видео блока подготовки воздуха DN.ru AFC2000

Технические параметры пневмораспределителя DN.ru 4V320-08 NAMUR AC220V

• Модель пневмораспределителя - 4V320-08 NAMUR AC220V
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2 – 5 рабочих линий; 2 позиции
• Резьба рабочих портов - 1/4″
• Материал корпуса - алюминевый сплав, технополимер
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Давление номинальное - 12 бар
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Напряжение питания - 220В
• Номинальная мощность - 4.5 ВА
• Температура рабочей среды - от -5 до 50 °C
• Управление - двустороннее электромагнитное
• Наличие ручного дублера - нет
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс циклов - 20000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 1 г.
• Вес - 1.2 кг

Видео пневмораспределителя DN.ru 4V320-08 NAMUR AC220V
