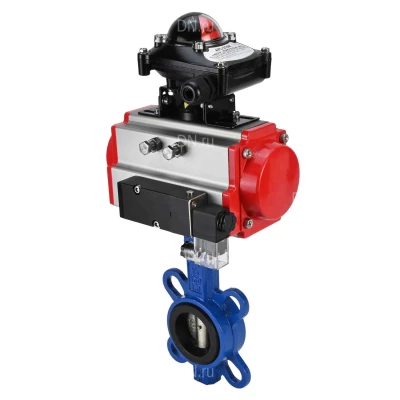

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-SA-140, пневмораспределителем 4M310-08 220В NAMUR и БКВ APL-410N EX

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмоприводы с возвратными пружинами PA-SA-х используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 150 мм
• Диаметр в дюймах - 6″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
• Материал запорного органа - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Тип присоединения - межфланцевый
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 110 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 10 мм
• Рабочая среда - вода, воздух, слабоагрессивная среда, нейтральные среды
• Температура рабочей среды, минимальная - -20 °C
• Температура рабочей среды, максимальная -до 120 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Строительная длина - 56 мм
• Климатическое исполнение - УХЛ4
• Наличие концевых выключателей - есть
• Класс герметичности - A
• Цвет - Синий
• Взрывозащита - нет
• Тип запорного органа - однодисковый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Кабельный ввод - 2 x NPT1/2″
• Модель арматуры - WBV1413E-2W-Fb-H
• Серия - WBV1413E-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 5 лет
• Гарантия - 12 мес.
• Вес - 23.85 кг

Изображение затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

• H - 203 мм
• H1 - 139 мм
• H2 - 30 мм
• L - 56 мм
• ØDм - 183 мм
• ØDк - 196 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Деталировка затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду150 Ру16

Технические параметры пневмопривода DN.ru PA-SA-140 с возвратными пружинами

• Бренд - DN.ru
• Тип пневмопривода - с возвратными пружинам
• Количество пружин - 10 шт
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 172 Нм
• Тип ISO-фланца - F10, F12
• Размер штока - 27х27 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 15 кг

Видео пневмопривода DN.ru PA-SA-140 с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA-140 с возвратными пружинами

Эскиз деталировки пневмопривода DN.ru PA-SA-140 с возвратными пружинами

Технические характеристики блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

• Модель БКВ - APL-410N EX
• Напряжение питания - 250В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP65
• Температура рабочей среды минимальная: от -25 °C
• Температура рабочей среды максимальная: до 80 °C
• Номинальный потребляемый ток - 10 А
• Взрывозащита - есть
• Кабельный ввод - 2 x NPT1/2"
• Бренд - DN.ru
• Срок службы - 10 лет
• Страна производитель - Россия
• Вес - 1.1 кг

Видео блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Деталировка блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Эскиз деталировки блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Технические параметры пневмораспределителя DN.RU 4M310-08 220V NAMUR

• Модель пневмораспределителя - 4M310-08
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2
• Материал корпуса - анодированный алюминий
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Максимальное давление - 10 бар
• Напряжение питания - 220В
• Наличие ручного дублера - есть
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Резьба подвода воздуха - G1/4"
• Резьба атмосферных каналов - 2-PT1/4"
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс - 10000000 циклов
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 12 мес.
• Вес - 0.35 кг

Изображение пневмораспределителя DN.RU 4M310-08 220V NAMUR

Деталировка пневмораспределителя DN.RU 4M310-08 220V NAMUR

Эскиз деталировки пневмораспределителя DN.RU 4M310-08 220V NAMUR
