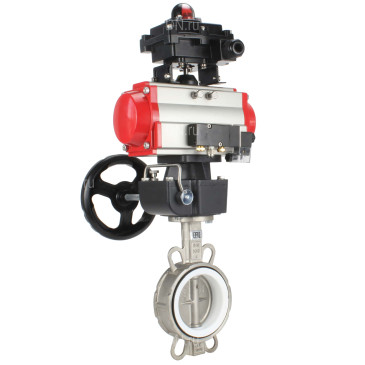

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду150 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, PTFE, с пневмоприводом PA-DA-130, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, с ручным дублером MON3-700-T38-ISO

Технические параметры Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду150 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, PTFE, с пневмоприводом PA-DA-130, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, с ручным дублером MON3-700-T38-ISO

• Рабочее давление PN - 16 бар
• Номинальный диаметр DN - 150 мм
• Температура рабочей среды - от -10°С до 180°С
• Применение - теплоснабжение, Нефтегазовая промышленность, Горячее/холодное водоснабжение
• Рабочая среда - вода, воздух, сточные воды, вода техническая
• Присоединение к трубопроводу - межфланцевый
• Тип запорного органа - однодисковый
• Тип затвора - поворотный дисковый
• Класс герметичности шарового затвора - A по ГОСТ 9544
• Тип управления - пневмопривод
• Крутящий момент на валу арматуры - 272 Нм
• Управление - С пневмоприводом
• Серия крана шарового - WBV3232P-2W-Fb-H
• Цвет затвора - серый
• Количество болтовых отверстий на одном фланце - 4
• Диаметр болтовых отверстий на одном фланце - 23
• Наличие пневмораспределителя - есть
• Наличие концевых выключателей - есть
• Гарантия - 1 г.
• Страна производитель - Россия
• Вес — 25.3 кг

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду150 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, PTFE, с пневмоприводом PA-DA-130, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, с ручным дублером MON3-700-T38-ISO

Габариты и размеры Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду150 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, PTFE, с пневмоприводом PA-DA-130, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, с ручным дублером MON3-700-T38-ISO:

• L - 59 мм
• ØC- 240 мм
• Н - 174 мм
• Н2 - 225 мм
• B - 140 мм
• B1 - 308 мм
• E - 157 мм
• C - 180 мм

Эскиз Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду150 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, PTFE, с пневмоприводом PA-DA-130, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, с ручным дублером MON3-700-T38-ISO

Таблица деталей и материалов Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду150 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, PTFE, с пневмоприводом PA-DA-130, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, с ручным дублером MON3-700-T38-ISO:

Технические параметры пневмопривода DN.ru PA-DA-130

• Конструкция - двойного действия
• Рабочее давление - 6 бар
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Диапазон регулировки привода - 5°
• Крутящий момент привода - 308 Нм
• Наличие ручного дублера - штурвал
• Угол поворота привода - 90°
• Тип ISO-фланца привода - F07, F10
• Размер штока - 22х22 мм
• Резьба подача воздуха - G1/4"
• Датчик обратной связи - Концевые выключатели
• Страна производитель - Китай
• Вес пневмопривода - 9.5 кг

Пневмопривод DN.ru PA-DA-130

Габариты и размеры пневмопривода DN.ru PA-DA-130:

• B1 - 308 мм
• С - 67.5 мм
• E - 157 мм
• F - 36 мм
• А1 - 210 мм
• D - 70 мм
• G - 25 мм
• H - F07
• I - F10
• J - 4-M8x12
• К - 4-М10х16
• L - 22х22 мм
• М - 80 мм
• N - 30 мм
• Ф0 - 62 мм
• Р - 30 мм

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-130

Таблица деталей и материалов пневмопривода DN.ru PA-DA-130:

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-130

Технические параметры пневмораспределителя DN.ru 4V320-08 220В

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4V320-08 220В
• Рабочее давление - 1.5 ÷ 1.8 бар
• Напряжение питания - 220 В
• Полная мощность - 4.5 Ва
• Управление - двустороннее электромагнитное
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Частота срабатывания - 5 цикл/сек
• Вес - 1.2 кг

Пневмораспределитель DN.ru 4V320-08 220В

Габариты и размеры пневмораспределителя DN.ru 4V320-08 220В:

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 220В

Технические параметры ручного дублера DN.ru MON3-700-T38-ISO

• Модель ручного дублёра - MON3-700-T38-ISO
• Диаметр штурвала - 320 мм
• Климатическое исполнение - У,УХЛ,Т,ОМ
• Передаточное соотношение- 38:01:00
• Способ монтажа - горизонтальный/вертикальный
• Вес - 6.9 кг.

Ручной дублер DN.ru MON3-700-T38-ISO

Габариты и размеры ручного дублера DN.ru MON3-700-T38-ISO:

• b1 - 22 мм
• N - 28 мм
• b2 - 22 мм
• M - 22 мм
• D1 - 102 мм
• 4-M1 - 4-M10
• D2 - 125 мм
• 4-M2 - 4-M12
• E - 114х114 мм
• D3 - 102 мм
• 4-Ø1 - 4-Ø10.5
• D4 - 125 мм
• 4-Ø2 - 4-Ø12.5
• А - 140 мм
• B - 71 мм
• ØC - 129 мм
• F - 166 мм
• T - 70 мм
• Y - 212 мм
• C - 180 мм
• S - 68.7 мм
• K - 12.5 мм

Эскиз габаритов и размеров ручного дублера DN.ru MON3-700-T38-ISO

Таблица деталей и материалов ручного дублера DN.ru MON3-700-T38-ISO:

Эскиз деталей и материалов ручного дублера DN.ru MON3-700-T38-ISO

Технические параметры блока концевых выключателей DN.ru APL-410N EX

• Модель блока концевых выключателей - APL-410N EX
• Максимальное напряжение концевого выключателя - 250
• Резьба кабельного ввода - 2 x NPT1/2″
• Взрывозащита - есть
• Степень защиты корпуса IP - IP65
• Температура рабочей среды - от -40 до +80 °C
• Срок службы - 10 лет

Блок концевых выключателей DN.ru APL-410N EX

Габариты и размеры блока концевых выключателей DN.ru APL-410N EX:

• Н - 174 мм
• L - 177 мм
• B - 178 мм
• D - 9.5 мм
• D1 - 5 мм
• M - 8 мм

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX

Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX:

Эскиз деталей и материалов блока концевых выключателей DN.ru APL-410N EX
