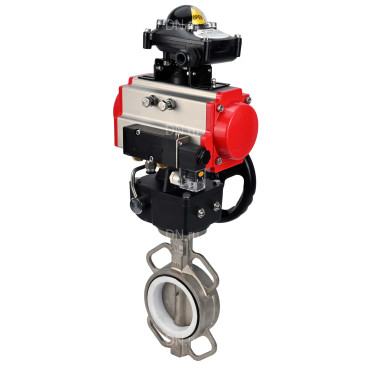

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb Ду40 Ру16, корпус - сталь 316L, диск - сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru DA-083, с пневмораспределителем 4M310-08 220V, с блоком концевых выключателей APL-210N и ручным дублером HDM-2

Параметры затвора DN.ru 316L-316L-PTFE Ду40 с пневмоприводом DN.ru DA-083:

• Диаметр номинальный DN - 40 мм
• Давление номинальное PN - 16 бар
• Рабочее давление пневмопривода - 6 бар
• Тип управления - пневмопривод
• Тип присоединения - межфланцевый
• Наличие пневмораспределителя - есть
• Выходной крутящий момент - 42 Нм
• Температура рабочей среды - от -10℃ до 180℃
• Цвет затвора - серый
• Степень защиты корпуса IP - 65
• Датчик обратной связи - Концевые выключатели
• Наличие блока концевых выключателей - есть
• Наличие ручного дублера - штурвал
• Класс герметичности по ГОСТ 54808-2011 - "A"
• Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип уплотнения - PTFE
• Вес запорной арматуры - 2 кг
• Вес привода - 3.2 кг
• Вес - 10.14 кг
• Размер штока, мм - 9х9
• Страна производитель затвора - Россия
• Страна производитель привода - Китай
• Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb Ду40 Ру16, корпус - сталь 316L, диск - сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru DA-083, с пневмораспределителем 4M310-08 220V, с блоком концевых выключателей APL-210N и ручным дублером HDM-2

Габаритные и установочные размеры затвора DN.ru 316L-316L-PTFE Ду40 с пневмоприводом DN.ru DA-083:

• Диаметр, Dn - 40 мм
• Строительная длина, L - 33 мм
• Строительная высота, A - 414 мм
• Размер, B - 56 мм
• Диаметр корпуса, D1 - 110 мм
• Длина пневмопривода, Е - 216 мм
• Ширина пневмопривода, F - 101 мм
• Высота пневмопривода, С - 135 мм
• Высота блока концевых выключателей, H - 76 мм
• Длина ручного дублера (редуктора), J - 115 мм
• Ширина ручного дублера (редуктора), М - 90 мм
• Высота ручного дублера (редуктора), I - 105 мм
• Диаметр штурвала ручного дублера, К - 180 мм
• Длина штока ручного дублера - 27 мм
• Тип ISO-фланца - F05, F07
• Количество и диаметр болтовых отверстий на фланце N - Th - 4 x 18 мм

Эскиз затвора DN.ru 316L-316L-PTFE Ду40 с DN.ru DA-083 с пневмораспределителем 4m310-08 220в c блоком концевых выключателей APL-210N и ручным дублером HDM-2

Параметры пневмопривода DN.ru DA-083:

• Тип пневмопривода - двойного действия
• Номинальный крутящий момент - 93 Нм
• Рабочее давление пневмопривода - 6 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Датчик обратной связи - Концевые выключатели
• Наличие ручного дублёра - штурвал
• Температура окружающей среды - -20
• Вес привода - 3.2 кг
• Страна производитель - Китай

Параметры пневмораспределителя 4m310-08 220в:

• Модель пневмораспределителя - 4m310-08 220в
• Напряжение питания - 220 В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек
• Степень защиты корпуса - 65
• Взрывозащита - нет

Схема подключения блока концевых выключателей APL-210N

Параметры блока концевых выключателей APL-210N:

• Модель блока концевых выключателей - APL-210N
• Кабельный ввод концевых выключателей - 2 x M20х1,5
• Максимальный ток - 5 А
• Максимальное напражение - 250 В
• Степень защиты корпуса - 65
• Взрывозащита - нет

Материалы деталей затвора DN.ru 316L-316L-PTFE Ду40:
