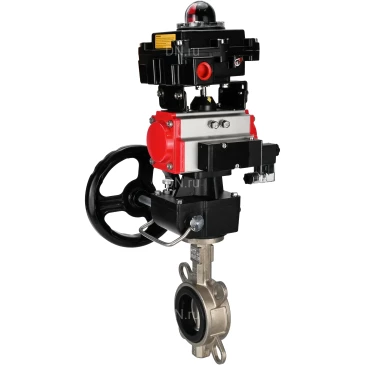

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и ручным дублером MON2-450-T28-ISO

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и ручным дублером MON2-450-T28-ISO
Артикул: D050-84260

Модификация

О товаре

Артикул: D050-84260
Производитель: DN.ru, Россия
Серия бренда: WBV3232N-2W-Fb-H
Диаметр условный Ду(Dn): 125 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 85 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Наличие пневмораспределителя: есть
Модель пневмораспределителя: 4М310-08 220В NAMUR
Питание пневмораспределителя: 220 AC
Наличие блока концевых выключателей: есть
Наличие блока подготовки воздуха: нет
Наличие позиционера: нет
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Все характеристики
на 2025-12-31
83 500,85
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Технические характеристики затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду125 Ру16:

  • Тип затвора - поворотный дисковый
  • Модель арматуры - WBV3232N-2W-Fb-H
  • Диаметр - 125 мм
  • Давление номинальное - 16 бар
  • Среда - вода, масла, углеводороды, животные жиры
  • Температура рабочей среды - от -20 до +85°C
  • Применение - водоснабжение, теплоснабжение
  • Тип присоединения - межфланцевый
  • Управление - С пневмоприводом
  • Класс герметичности - A
  • Крутящий момент - 145 Нм
  • Тип ISO-фланца арматуры - F07
  • Квадрат штока - 14х14 мм
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Вес арматуры - 5.2 кг
  • Общий вес - 17.82 кг
  • Примечание: На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
 Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и ручным дублером MON2-450-T28-ISO

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и ручным дублером MON2-450-T28-ISO

Технические характеристики пневмопривода DN.ru PA-DA-105:

  • Модель привода - PA-DA-105
  • Наличие ручного дублера - штурвал
  • Тип пневмопривода - двойного действия
  • Номинальное давление - 12 бар
  • Температура рабочей среды - от–20 до +80°C
  • Подача воздуха - G1/4"
  • Крутящий момент - 198 Нм
  • Тип ISO-фланца - F07, F10
  • Квадрат штока - 22х22 мм
  • Вес привода - 6.8 кг
  • Страна производитель привода - Китай
 пневмопривод DN.ru PA-DA-105

пневмопривод DN.ru PA-DA-105

Технические характеристики пневмораспределителя DN.ru 4M310-08 220В:

  • Модель пневмораспределителя - 4М310-08 220В NAMUR
  • Конструкция - золотникового типа
  • Номинальное давление - 12 бар
  • Рабочее давление - 1.5 ÷ 8 бар
  • Рабочая среда - фильтрованный сжатый воздух
  • Температура окружающей среды - от +5 до +50 ⁰C
  • Частота срабатывания - 5 циклов/с
  • Степень защиты - IP65
  • Крепление - через сквозные отверстия в корпусе
  • Материал корпуса - анодированный алюминий
  • Время отклика - 0.05 с
  • Напряжение питания - 220В
 Пневмораспределитель DN.ru 4M310-08 220В

Пневмораспределитель DN.ru 4M310-08 220В

Технические характеристики блока концевых выключателей DN.ru APL-410N EX:

  • Модель блока концевых выключателей - APL-410N EX
  • Защита - всепогодный IP65, взрывозащищенный Exd IIB T6
  • Температура окружающей среды - от -25°C до +80°C
  • Резьба кабельного ввода - 2 x NPT1/2”
  • Клеммная колодка - 8 ячеек 0.05-2.5мм2
  • Номинальное напряжение - 250В
  • Номинальный ток - 10 А
  • Переключатели/датчики - два механических переключателя / два датчика приближения
  • Полный угол поворота - 90°
  • Срок службы - 10 лет
  • Вес - 1.1 кг
 Блок концевых выключателей DN.ru APL-410N EX

Блок концевых выключателей DN.ru APL-410N EX

Технические характеристики редуктора (pучного дублера) DN.ru MON2-450-T28-ISO:

  • Модель ручного дублёра - MON2-450-T28-ISO
  • Режим работы - повторно-кратковременный, реверсивный
  • Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
  • Ход - механический предел 0-90°
  • Передаточное отношение - 28:1
  • Выходной крутящий момент - 450 Нм
  • Тип ISO-фланца - F07/F10
  • Квадрат штока - 17х17 мм
  • Вес - 4.5 кг
 Редуктор (pучной дублер) DN.ru MON2-450-T28-ISO

Редуктор (pучной дублер) DN.ru MON2-450-T28-ISO

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду125 Ру16:

  • H1 - 121 мм
  • H2 - 183 мм
  • DN - 125 мм
  • Dm - 155 мм
  • Dk - 174 мм
  • L - 56 мм
  • ØC - 57.5 мм
 Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и ручным дублером MON2-450-T28-ISO

Эскиз габаритов затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду125 Ру16

Габаритные и установочные размеры пневмопривода DN.ru PA-DA-105:

  • A - 57.5 мм
  • B - 64 мм
  • C - 122.5 мм
  • D - 133 мм
  • E - 153 мм
  • F - 109.5 мм
  • G - 30 мм
  • H - 80 мм
  • I - 70 мм
  • J - 102 мм
  • M - 22х22 мм
  • N - 26 мм
  • Z - 268 мм
  • d - 40 мм
  • K - M8x13
  • L - M10x16
 пневмопривод DN.ru PA-DA-105

Эскиз габаритов пневмопривода DN.ru PA-DA-105

Габаритные и установочные размеры пневмораспределителя DN.ru 4M310-08 220В:

  • Глубина - 27 мм
  • Высота - 69 мм
  • Ширина - 134.5 мм
 Пневмораспределитель DN.ru 4M310-08 220В

Эскиз габаритов пневмораспределителя DN.ru 4M310-08 220В

Габаритные и установочные размеры блока концевых выключателей DN.ru APL-410N EX:

  • A - 177 мм
  • B - 174 мм
  • C - 178 мм
  • D - 101 мм
  • E - 76 мм
  • F - 57 мм
  • G - 55 мм
  • H - 23 мм
  • I - 27 мм
  • J - 3 мм
  • K - 4 мм
  • d1 - 5 мм
  • d2 - 9.5 мм
 Блок концевых выключателей DN.ru APL-410N EX

Эскиз габаритов блока концевых выключателей DN.ru APL-410N EX

Материалы деталей затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду125 Ру16:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
2 Манжета NBR
3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка EPDM
7 Уплотнительное кольцо EPDM
8 Пластина фиксирующая углеродистая сталь
Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и ручным дублером MON2-450-T28-ISO

Эскиз материалов затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду125 Ру16

Конструкция пневмопривода DN.ru PA-DA-105:

№ Наименование Кол-во Материал
1 Корпус 1 эструдированный алюминий (твердое анодированное покрытие)
2 Боковые заглушки 2 литой алюминий
3 Шестерня 1 нержавеющая сталь (никелированное покрытие)
4 Поршень 2 сталь/алюминий (оксидирование/гальваническая оцинковка)
5 Заглушки 8 нержавеющая сталь
6 Поршневое кольцо 2 NBR
7 Пружины 0-12 пружинная сталь (эпоксидное покрытие)
8 Подшипник поршня 2 инженерный пластик
9 Поршневое кольцо 2 NBR
10 Заглушка 2 NBR
11 Упорное кольцо 2 инженерный пластик
12 Кольцо 1 инженерный пластик
13 Шайба 1 нержавеющая сталь
14 Пружинный зажим 2 нержавеющая сталь
15 Индикатор 1 пластик
16 Корпус индикатора 1 пластик
17 Подшипник 1 инженерный пластик
18 Кулачок 1 сталь (оксидирование/гальваническая оцинковка)
19 Подшипник 1 NBR
20 Подшипник 1 инженерный пластик
21 Подшипник 1 инженерный пластик
22 Уплотнительное кольцо 2 NBR
23 Уплотнительное кольцо 2 NBR
24 Подшипник 2 нержавеющая сталь
25 Гайка регулировки 2 нержавеющая сталь
26 Винт регулировки 2 нержавеющая сталь
27 Втулка 2 алюминий
пневмопривод DN.ru PA-DA-105

Эскиз пневмопривода DN.ru PA-DA-105

Материалы деталей блока концевых выключателей DN.ru APL-410N EX:

№ Наименование Материал Кол-во
1 Визуальный индикатор ABS пластик / поликарбонат 1
2 Крышка визуального индикатора поликарбонат 1
3 Этикетка - 1
4 Винты крышки БКВ нержавеющая сталь 8
5 Крышка корпуса БКВ литье алюминия под давлением 1
6 Вал нержавеющая сталь 1
7 Концевые выключатели - 2
8 Кулачки (эксцентрики) поликарбонат 2
9 Корпус БКВ литье алюминия под давлением 1
10 Клеммник - 1
11 Клемма заземления нержавеющая сталь 1
12 Отверстие (резьба) для кабельного ввода - 2
13 Кронштейн нержавеющая сталь 1
Блок концевых выключателей DN.ru APL-410N EX

Эскиз блока концевых выключателей DN.ru APL-410N EX

Материалы деталей редуктора (pучного дублера) DN.ru MON2-450-T28-ISO:

№ Наименование Материал
1 Шток для монтажа пневмопривода Сталь 45
2 Уплотнительное кольцо EPDM
3 Фиксирующая пружина Пружинная сталь
4 Верхняя торцевая крышка Сплав алюминия
5 Винт Сталь 304
6 Фиксирующая скоба (главная тяга) Сталь 304
7 Корпус Сплав алюминия
8 Уплотнительное кольцо EPDM
9 Редуктор Чугун ВЧ50
10 Переходная муфта Чугун ВЧ40
11 Шток редуктора Чугун ВЧ40
Редуктор (pучной дублер) DN.ru MON2-450-T28-ISO

Эскиз редуктора (pучного дублера) DN.ru MON2-450-T28-ISO

Паспорта и сертификаты

Паспорт на блок концевых выключателей DN.ru APL-410N EX
Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
Паспорт Пневмораспределитель DN.ru 4M310-08 NAMUR
Паспорт на пневмоприводы DN.ru двойного действия PA-DA-XXX и с возвратными пружинами PA-SA-XXX
Паспорт на ручные дублеры DN.ru MONx-x-x-ISO для пневмоприводов и четвертьоборотной арматуры
Паспорт на затворы дисковые поворотные DN.ru WBVx32x-2W-Fb-H Ду40-300 Ру16 нержавеющая/углеродистая сталь, межфланцевые
Декларация о соответствии на затворы дисковые поворотные DN.ru
