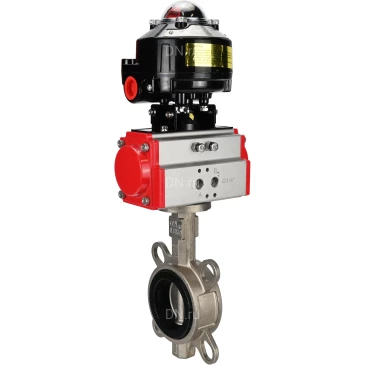

Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb Ду80 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-083 двойного действия, с БКВ APL-510N-EX

Затвор дисковый поворотный DN.ru модель DN.ru WBV3232E-2W-Fb PA-DA APL-510N-EX предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневматические приводы предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Блок концевых выключателей DN.ru APL-510N-EX – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

• Диаметр номинальный DN - 80 мм
• Давление номинальное PN - 16 бар
• Рабочее давление пневмопривода - 6 бар
• Тип управления - пневмопривод
• Тип присоединения - межфланцевый
• Наличие пневмораспределителя - нет
• Выходной крутящий момент - 39 Нм
• Температура рабочей среды - от -20℃ до 120℃
• Степень защиты корпуса IP - 67
• Датчик обратной связи - Концевые выключатели
• Наличие блока концевых выключателей - есть
• Наличие ручного дублера - Шестигранник
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип уплотнения - EPDM
• Вес запорной арматуры - 2.6 кг
• Вес привода - 3.2 кг
• Вес - 7.6 кг
• Тип ISO-фланца арматуры - F05
• Размер штока - 9х9 мм
• Страна производитель затвора - Россия
• Страна производитель привода - Китай

• H - 109 мм
• A1 - 216 мм
• W - 109 мм

• Модель блока концевых выключателей - APL-510N-EX
• Степень защиты корпуса IP - 67
• Кабельный ввод - 2 x NPT 3/4"
• Температура рабочей среды - от -20 до +66 °C
• Взрывозащита - есть
• Срок службы - 10 лет
• Страна производитель - Россия
