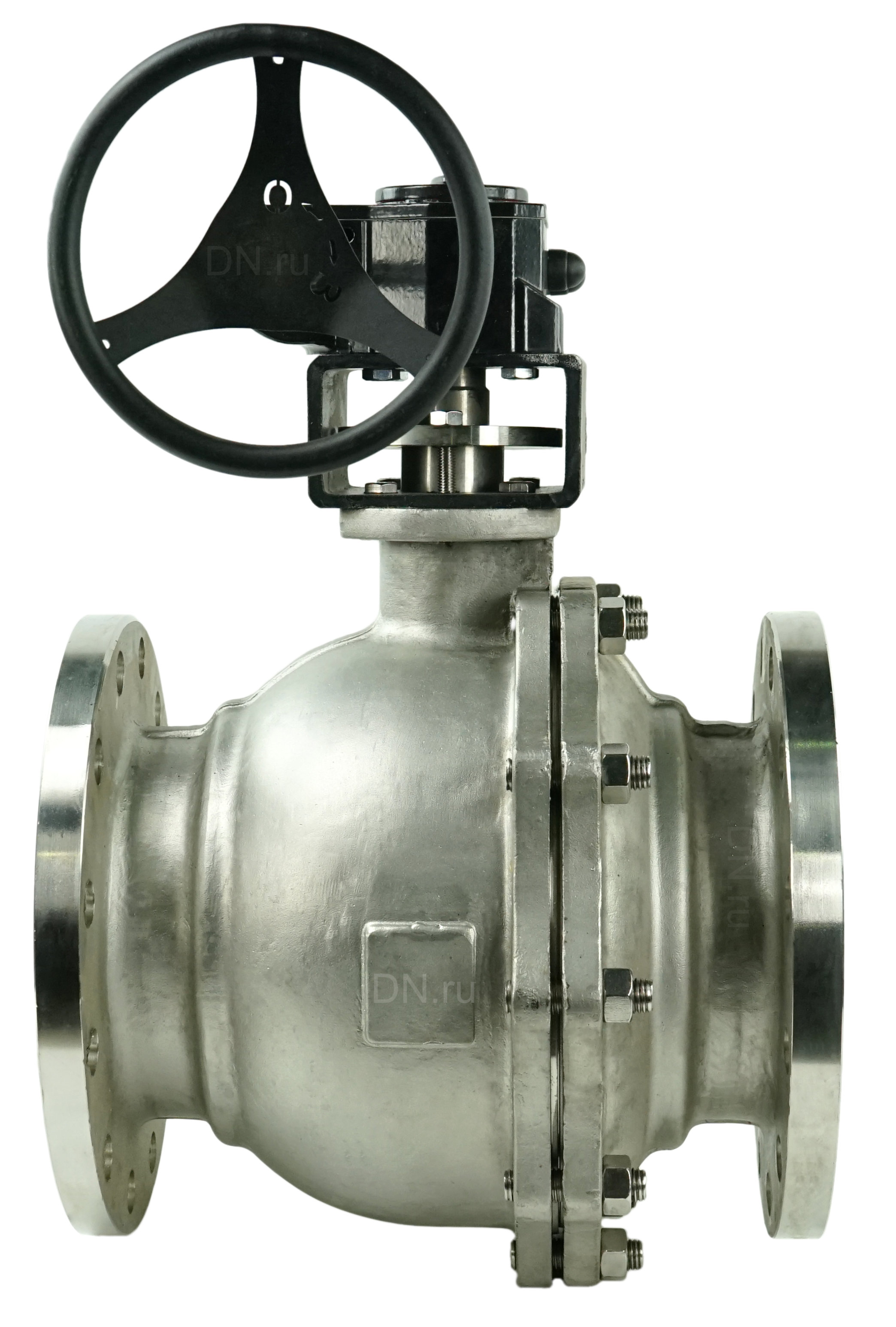

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевое, уплотнение - PTFE, с редуктором

Name: Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевое, уплотнение - PTFE, с редуктором
Brand: DN.ru
Price: 188457 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-22176

Бренд: DN.ru, Россия

Серия бренда: КШФП.316.200

Присоединение: фланцевое

Класс материала корпуса: нержавеющая сталь

Диаметр условный Ду(Dn), мм: Ду200

Диаметр в дюймах: 8

Давление условное Ру(Pn), бар: 16 бар

Строительная длина, мм: 400

Проход шара: полнопроходной

Рабочая среда крана: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Тип управления: ручной

Устройство крана: двухходовой

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Уплотнение шара: PTFE

Температура: 200 ℃

Применение: теплоснабжение

Класс герметичности: A

Все характеристики

Арт. D160-22176

Низкая цена

188 457 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду15 Ру40 6 789 ₽Ду20 Ру40 8 516 ₽Ду25 Ру40 10 935 ₽Ду32 Ру40 14 416 ₽Ду40 Ру40 17 975 ₽Ду40 Ру16 17 638 ₽Ду50 Ру40 22 379 ₽Ду50 Ру16 22 905 ₽Ду65 Ру16 31 325 ₽Ду80 Ру16 40 060 ₽Ду100 Ру16 52 585 ₽Ду125 Ру16 86 135 ₽Ду150 Ру16 112 966 ₽Ду200 Ру16 188 457 ₽Ду250 Ру16 361 544 ₽Ду300 Ру16 580 885 ₽

Для монтажа

шт. необходимо

x Гайка стальная М20 ГОСТ 5915-70 - Цена по запросу

x Прокладка паронитовая Ду200 Ру10-16 ГОСТ 15180-86 - 63 ₽

x Болт стальной М20х90 ГОСТ 7798-70 - 75 ₽

x Фланец плоский Россия Ду200 Ру16 корпус - сталь 20, тип 01, ряд 1, исполнение В, ГОСТ 33259-2015 - 2 537 ₽

Итого за комплект

Цена по запросу

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевое, уплотнение - PTFE, с редуктором применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200

Диаметр номинальный DN - 200 мм
Давление номинальное PN - 16 бар
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Материал шара - Нержавеющая сталь AISI 316L/03Х16Н15М3
Тип уплотнения - PTFE
Присоединение - фланцевое
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Наличие спускника - нет
Цвет арматуры - серебристый
Тип управления - редуктор
Температура рабочей среды - от -50 °C до +200 °C
Вес запорной арматуры для набора - 69.82 кг
Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
Страна производитель - Россия
Область применения - теплоснабжение
Вес - 69 кг

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевое, уплотнение - PTFE, с редуктором

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200:

Dn - 200 мм
L (строительная длина) - 400 мм
H - 215 мм
D - 340 мм
D1 - 295 мм
D2 - 268 мм
f - 29 мм
С - 24 мм
W - 1000 мм
Øa - 200 мм
Øb - 11 мм
ØA - 14 мм
К - 125 мм
S - 27 мм
Количество болтовых отверстий на одном фланце N-ØM = 12 x 22 мм

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200

Материалы деталей крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200:

№	Деталь	Материал
1	Корпус	нерж. сталь SS316
2	Уплотнение шара	PTFE+С
3	Шар	нерж. сталь SS316
4	Болт	нерж. сталь SS304
5	Шайба пружинная	нерж. сталь SS304
6	Гайка	нерж. сталь SS304
7	Крышка	нерж. сталь SS316
8	Прокладка	PTFE
9	Кольцо упорное	PTFE

№	Деталь	Материал
10	Шток	нерж. сталь SS316
11	Уплотнение штока	PTFE
12	Сальник	нерж. сталь SS316
13	Блок позиционирования	нерж. сталь SS3304
14	Стопор	нерж. сталь SS3304
15	Рукоятка	сталь A105
16	Стопорное кольцо	нерж. сталь SS3304
17	Болт	нерж. сталь SS3304
18	Болт	нерж. сталь SS3304

Диаграмма "Температура-Давление" Кран шаровый DN.ru КШФП.316.200

Диаграмма Температура-Давление Кран шаровый DN.ru Ду15 Ру40 КШФП.316.200 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой

Подержать кран шаровый DN.ru-КШФП.316.200 в руках!

Паспорта и сертификаты

Декларация о соответствии на краны шаровые DN.ru

Паспорт на кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H нержавеющая сталь, полнопроходной, фланцевый, с ISO-фланцем и рукояткой

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

2D модель кран шаровый DN.ru-BV3232P-FP-F-H-ISO Ду200 Ру16 с редуктором Pro-Gear Q-1500.dwg

3D модель кран шаровый DN.ru-BV3232P-FP-F-H-ISO Ду200 Ру16 с редуктором Pro-Gear Q-1500.dwg

3D модель кран шаровый DN.ru-BV3232P-FP-F-H-ISO Ду200 Ру16 с редуктором Pro-Gear Q-1500.stp

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду200, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - редуктор, водоразборный - нет, наличие колонки управления - нет
