Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-200 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, БКВ APL-210N и ручным дублером MON

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Артикул: D160-83078
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 150 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 13.97 кг
на 2026-03-21
57 813,36
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, БКВ APL-210N и ручным дублером MON2-450-T28-ISO
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, БКВ APL-210N и ручным дублером MON2-450-T28-ISO
Артикул: D160-83079
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 170 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 18.82 кг
на 2026-03-21
102 905,78
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105, БКВ APL-210N и ручным дублером MON3-700-T38-ISO
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105, БКВ APL-210N и ручным дублером MON3-700-T38-ISO
Артикул: D160-83081
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 190 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 32.92 кг
на 2026-03-21
118 302,18
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105, БКВ APL-210N и ручным дублером MON2-450-T28-ISO
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105, БКВ APL-210N и ручным дублером MON2-450-T28-ISO
Артикул: D160-83080
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 25.52 кг
на 2026-03-21
126 253,53
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду125 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-140, БКВ APL-210N и ручным дублером MON4-1200-T54-ISO
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду125 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-140, БКВ APL-210N и ручным дублером MON4-1200-T54-ISO
Артикул: D160-83082
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 125 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 325 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 56.92 кг
на 2026-03-21
178 321,91
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду200 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-160, БКВ APL-210N и ручным дублером MON4-1200-T54-ISO
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду200 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-160, БКВ APL-210N и ручным дублером MON4-1200-T54-ISO
Артикул: D160-83083
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 200 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 400 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 103.92 кг
на 2026-03-21
373 104,06
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Общие технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-200 Ру40/16 полнопроходных, фланцевых

ХарактеристикаЗначение
Номинальное давление40/16 бар
Температура рабочей средыот -20 до +150 ⁰C
Класс герметичности«А» ГОСТ 9544-2015
Рабочая средавода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводуфланцевое
Тип крана по проходному сечениюполнопроходной
Средний срок службы10 лет
Страна производительРоссия

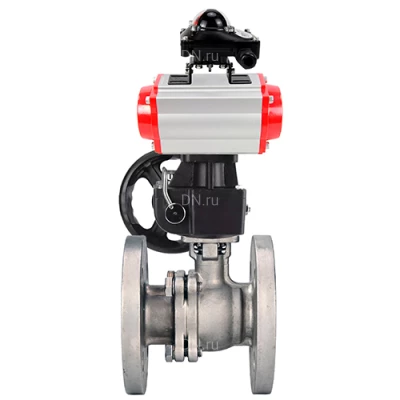

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-200 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, БКВ APL-210N и ручным дублером MON

Изображение кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-200 Ру40/16 полнопроходных, фланцевых

Габариты и рамеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-200 Ру40/16 полнопроходных, фланцевых

Модельd, ммD, ммL, ммL1, ммF, ммE, ммG, мм
Ду5050165150204128.712077
Ду6564185170204128.713377
Ду807620018026815313377
Ду10010022019026815318077
Ду12512525032539020219577
Ду20020034040045822719577

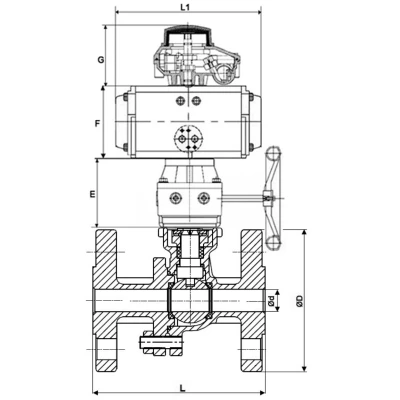

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-200 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, БКВ APL-210N и ручным дублером MON

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-200 Ру40/16 полнопроходных, фланцевых

Материалы кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-200 Ру40/16 полнопроходных, фланцевых

№НаименованиеМатериал
1Корпуснержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
2Крышканержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
3Шарнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4СедлоPTFE
5Прокладка корпусаPTFE
6Упорная шайбаPTFE
7НабивкаPTFE
8Сальникнержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
9Штокнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10Шпонканержавеющая сталь AISI 304 (аналог 08Х18Н10)
11Стопорное кольцонержавеющая сталь AISI 304 (аналог 08Х18Н10)
12Гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
13Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
15Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-200 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, БКВ APL-210N и ручным дублером MON

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-200 Ру40/16 полнопроходных, фланцевых

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

ХарактеристикаЗначение
БрендDN.ru
Тип пневмоприводадвойного действия
Номинальное давление12 бар
Рабочее давление2...8 бар
Средасжатый воздух
Температура рабочей средыот -20 °C до +80 °C
Угол поворота0 - 90°
Регулировка угла поворота±5%
Страна производительКитай
Максимальный диаметр частиц рабочей среды≤30 мкм2
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№Наименование деталиМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры блоков концевых выключателей DN.ru APL-210N

ХарактеристикаЗначение
Защита корпусавсепогодный IP65
Температура окружающей среды, °Cот -40 до +80
Совместимые устройствачетвертьоборотные пневмоприводы; - исполнительные механизмы с поворотом вала на 90°
Кабельные вводы2 x NPT1/2”
Клеммная колодка8 ячеек 0.08-2.6 мм2
Напряжение12V, 24V, 38V, 48V, 110V, 220V, 250V
Положение индикатораЗАКРЫТО: красный ОТКРЫТО: зелёный
Датчик2 SPDT электромеханических микровыключателя OMRON V151-1C25 тип "сухой контакт"
Внешнее покрытиеполиэстеровое покрытие (чёрное)
Валстандартный вал – 17 мм
Изображение блоков концевых выключателей DN.ru APL-210N

Изображение блоков концевых выключателей DN.ru APL-210N

Деталировка блоков концевых выключателей DN.ru APL-210N

№НаименованиеМатериал
1Корпуслитьевой алюминий
2Индикаторный колпакполиэстер пластик
33D-индикаторABC -пластик
4Кулачокполиэстер пластик
5Пружинанержавеющая сталь
6Винтынержавеющая сталь
7Уплотнительные кольцаNBR
8Втулкабронза
9Клемма заземлениянержавеющая сталь
10Валнержавеющая сталь

Технические параметры ручных дублеров DN.ru MONx-x-x-ISO

ХарактеристикаЗначение
Режим работыповторно-кратковременный, реверсивный
Рабочая температура t, ⁰Cот–20 до +80; от–40 до +80 (низкотемпературная версия); от–20 до +160 (при сухом воздухе)
Рабочая средафильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнениеУ, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защитыIP67
Тип присоединенияISO 5211
Применениеводоснабжение, отопление, пожаротушение, тепловые пункты
Монтажгоризонтальный/вертикальный
Материал корпусасплав алюминия
Ходмеханический предел 0-90 °
Среда эксплуатациив помещениях и на открытом воздухе
Место установкимежду пневмоприводом и шаровым краном или затвором
Угол поворота вала90° ± 5°
Изображение ручных дублеров DN.ru MONx-x-x-ISO

Изображение ручных дублеров DN.ru MONx-x-x-ISO

Деталировка ручных дублеров DN.ru MONx-x-x-ISO

№Наименование деталиМатериал
1Шток для монтажа пневмоприводасталь 45
2, 8Уплотнительное кольцоEPDM
3Фиксирующая пружинапружинная сталь
4Верхняя торцевая крышкасплав алюминия
5Винтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
6Фиксирующая скоба (главная тяга)нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7Корпуссплав алюминия
9Редукторчугун ВЧ50
10Переходная муфтачугун ВЧ40
11Шток редукторачугун ВЧ40
Эскиз деталировки ручных дублеров DN.ru MONx-x-x-ISO

Эскиз деталировки ручных дублеров DN.ru MONx-x-x-ISO
