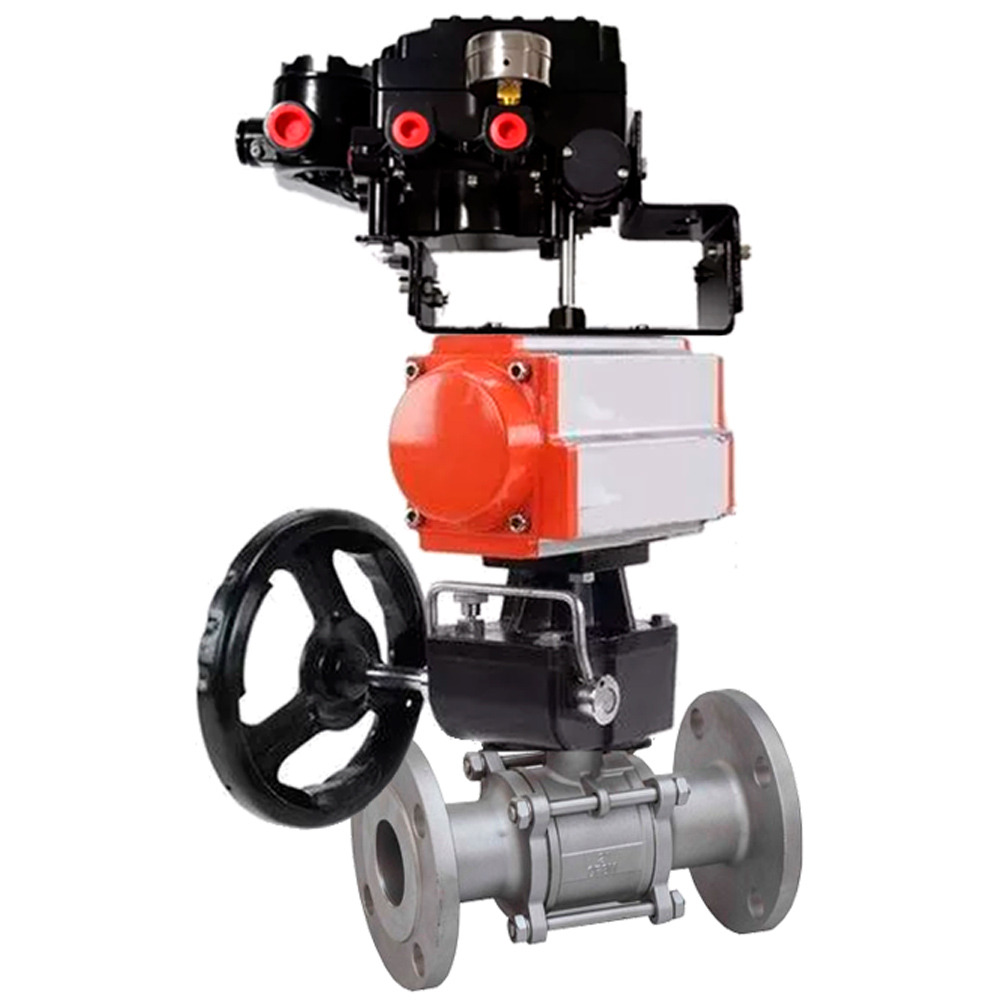

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые, нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA ручным дублером MON3-700-T38-ISO, электропневматическим позиционером YT-1000RSN с обратной связью

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана.

Пневматический привод DN.ru PA-DA предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Ручной дублер DN.ru MON с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H c пневмоприводом PA-DA электропневматическим позиционером YT-1000RSN с обратной связью, ручным дублером MON

Наименование Значение
Температура рабочей среды, °С от -20 до 150
Тип устройства крана двухходовой
Применение водоснабжение, теплоснабжение, Пневматические системы
Рабочая среда вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Присоединение к трубопроводу фланцевый
Водоразборный нет
Тип проходного сечения полнопроходной
Класс герметичности A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение фланцевое
Управление пневмопривод двойного действия
Наличие концевых выключателей нет
Наличие электропневматического позиционера есть
Средний срок службы, лет 10
Страна производитель Россия
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые, нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA ручным дублером MON3-700-T38-ISO, электропневматическим позиционером YT-1000RSN с обратной связью

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые, нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA ручным дублером MON3-700-T38-ISO, электропневматическим позиционером YT-1000RSN с обратной связью

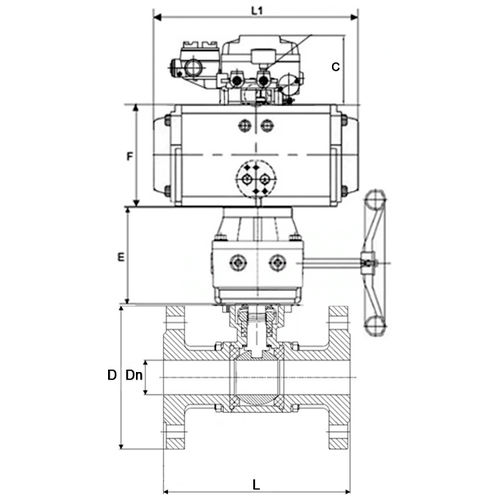

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H c пневмоприводом PA-DAэлектропневматическим позиционером YT-1000RSN с обратной связью, ручным дублером MON

Dn, мм D, мм L, мм L1, мм F, мм E, мм C, мм
65 185 290 204 128,7 133 117,5
80 200 310 204 128,7 133 117,5
100 235 350 268 153 180 117,5
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые, нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA ручным дублером MON3-700-T38-ISO, электропневматическим позиционером YT-1000RSN с обратной связью

Эскиз крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H c пневмоприводом PA-DAэлектропневматическим позиционером YT-1000RSN с обратной связью, ручным дублером MON

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H

№ п/п Наименование детали Количество, шт Материал
1 Фланцевая часть 2 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2 Шпилька 4/6/8 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Гайка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Прокладка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Уплотнение 2 PTFE
6 Шар 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Корпус 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Упорная подушка 1 PTFE
9 Шток 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Набивка 3 PTFE
11 Кольцо упорное 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Винт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Подвижная крышка 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Болт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Гайка шестигранная 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Рукоятка 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
17 Блокировочный стопор 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые, нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA ручным дублером MON3-700-T38-ISO, электропневматическим позиционером YT-1000RSN с обратной связью

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H

Технические параметры пневмопривода PA-DA

Наименование Значение
Модель PA-DA
Давление управления, бар 2 ÷ 8
Наличие ручного дублера штурвал
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые, нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA ручным дублером MON3-700-T38-ISO, электропневматическим позиционером YT-1000RSN с обратной связью

Пневмопривод DN.ru PA-DA

Таблица деталей и материалов пневмопривода DN.ru PA-DA:

Наименование Материал
1 Корпус эструдированный алюминий
2 Боковые заглушки литой алюминий
3 Шестерня нерж. сталь
4 Поршень сталь/алюминий
5 Заглушки нерж. сталь
6 Поршневое кольцо NBR
7 Пружины пружинная сталь
8 Подшипник поршня инженерный пластик
9 Поршневое кольцо NBR
10 Заглушка NBR
11 Упорное кольцо инженерный пластик
12 Кольцо инженерный пластик
13 Шайба нерж. сталь
14 Пружинный зажим нерж. сталь
15 Индикатор пластик
16 Корпус индикатора пластик
17 Подшипник инженерный пластик
18 Кулачок сталь
19 Подшипник NBR
20 Подшипник инженерный пластик
21 Подшипник инженерный пластик
22 Уплотнительное кольцо NBR
23 Уплотнительное кольцо NBR
24 Подшипник нерж. сталь
25 Гайка регулировки нерж. сталь
26 Винт регулировки нерж. сталь
27 Втулка алюминий
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые, нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA ручным дублером MON3-700-T38-ISO, электропневматическим позиционером YT-1000RSN с обратной связью

Эскиз деталей и материалов пневмопривода DN.ru PA-DA

Технические параметры ручных дублеров DN.ru MON

Наименование Значение
Степень защиты, IP 67
Тип присоединения ISO 5211
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые, нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA ручным дублером MON3-700-T38-ISO, электропневматическим позиционером YT-1000RSN с обратной связью

Эскиз ручного дублера DN.ru MON

Таблица деталей и материалов ручного дублера DN.ru MON

Наименование Материал
1 Шток для монтажа пневмопривода Сталь 45
2 Уплотнительное кольцо EPDM
3 Фиксирующая пружина Пружинная сталь
4 Верхняя торцевая крышка Сплав алюминия
5 Винт Сталь 304
6 Фиксирующая скоба (главная тяга) Сталь 304
7 Корпус Сплав алюминия
8 Уплотнительное кольцо EPDM
9 Редуктор Чугун ВЧ50
10 Переходная муфта Чугун ВЧ40
11 Шток редуктора Чугун ВЧ40
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые, нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA ручным дублером MON3-700-T38-ISO, электропневматическим позиционером YT-1000RSN с обратной связью

Эскиз деталей и материалов ручного дублера DN.ru MON
