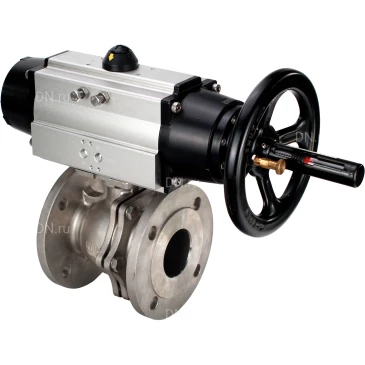

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные с пневмоприводом DN.ru PA-DA-105-1 двойного действия

Выгодная продажа1
Выгодная продажа1-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1
Артикул: D160-30592
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 21.93 кг
на 2025-10-06
98 035,12
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1
Артикул: D160-24407
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 190 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 28.20 кг
на 2025-10-06
113 344,34
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Технические параметры кранов шаровых DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходных с пневмоприводом DN.ru PA-DA-105-1 двойного действия:

Наименование Значение
Давление номинальное PN, бар 16
Температура рабочей среды, °С от -50 до 200
Применение теплоснабжение
Рабочая среда вода, воздух, пар, вода техническая, нефть, нефтепродукты
Присоединение к трубопроводу фланцевый
Тип проходного сечения полнопроходной
Класс герметичности A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение фланцевое
Управление пневмопривод двойного действия
Наличие концевых выключателей нет
Наличие пневмораспределителя нет
Наличие электропневматического позиционера нет
Гарантия, г. 1
Страна производитель Россия
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные с пневмоприводом DN.ru PA-DA-105-1 двойного действия

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные с пневмоприводом DN.ru PA-DA-105-1 двойного действия

Габариты и размеры кранов шаровых DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходных с пневмоприводом DN.ru PA-DA-105-1 двойного действия:

Типоразмер L, мм ØD, мм ØD1, мм ØD2, мм H, мм A, мм E, мм
Ду80 180 220 160 127 220 495 200
Ду100 190 221 180 157 221 495 200
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные с пневмоприводом DN.ru PA-DA-105-1 двойного действия

Эскиз габариты и размеры кранов шаровых DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходных с пневмоприводом DN.ru PA-DA-105-1 двойного действия

Таблица деталей и материалов кранов шаровых DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходных с пневмоприводом DN.ru PA-DA-105-1 двойного действия:

№ п/п Деталь Материал
1 Корпус Сталь 316
2 Уплотнение шара RPTFE
3 Шар Сталь 316
4,6, 12 Болт, гайка Сталь 304
5, 10 Уплотнение PTFE
7 Патрубок Сталь 316
8 Шток Сталь 316
9 Сальник PTFE
11 Сальник Сталь 304
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные с пневмоприводом DN.ru PA-DA-105-1 двойного действия

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходных с пневмоприводом DN.ru PA-DA-105-1 двойного действия

Технические параметры пневмоприводов DN.ru PA-DA-105-1

Наименование Значение
Модель PA-DA-105-1
Конструкция двойного действия
Давление управления, бар 2 ÷ 8
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные с пневмоприводом DN.ru PA-DA-105-1 двойного действия

Пневмоприводы DN.ru PA-DA-105-1

Габариты и размеры пневмоприводов DN.ru PA-DA-105-1:

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные с пневмоприводом DN.ru PA-DA-105-1 двойного действия

Эскиз габаритов и размеров пневмоприводов DN.ru PA-DA-105-1

Таблица деталей и материалов пневмоприводов DN.ru PA-DA-105-1:

№ п/п Наименование детали Материал
1 Индикаторный винт ABS (пластик)
2 Индикатор положения ABS (пластик)
3 Пружинный зажим Нержавеющая сталь 304
4 Шайба Нержавеющая сталь 304
5 Внешняя шайба Инженерный пластик
6 Регулировочный винт Нержавеющая сталь 304
7 Гайка Нержавеющая сталь 304
8 Шайба Нержавеющая сталь 304
9 Корпус Экструдированный алюминивый сплав
10 Поршень Литой под давлением алюминиевый сплав
11 Уплотнительное кольцо поршня NBR
12 Группа подшипников Инженерный пластик
13 Уплотнительное кольцо торцевой крышки NBR
14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской
15 Винт крепежный Нержавеющая сталь 304
16 Шайба внутренняя Инженерный пластик
17 Уплотнительное кольцо NBR
18 Подшипник Инженерный пластик
19 Фиксатор Легированная сталь
20 Шестерня Легированная сталь
21 Подшипник Инженерный пластик
22 Уплотнительное кольцо NBR
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные с пневмоприводом DN.ru PA-DA-105-1 двойного действия

Эскиз деталей и материалов пневмоприводов DN.ru PA-DA-105-1
