Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры. Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. |
Технические параметры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БПВ AFC2000:
| Наименование |
Значение |
| Давление номинальное PN, бар |
16 |
| Температура рабочей среды, °С |
от -50 до 200 |
| Тип устройства крана |
двухходовой |
| Применение |
теплоснабжение |
| Рабочая среда |
вода, воздух, пар, вода техническая, нефть, нефтепродукты |
| Присоединение к трубопроводу |
фланцевый |
| Водоразборный |
нет |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
С пневмоприводом |
| Присоединение |
фланцевое |
| Управление |
пневмопривод двойного действия |
| Наличие концевых выключателей |
нет |
| Наличие пневмораспределителя |
есть |
| Наличие электропневматического позиционера |
нет |
| Гарантия, г. |
1 |
| Страна производитель |
Россия |
|

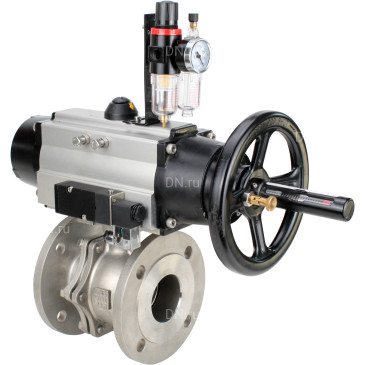

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БПВ AFC2000 |
Габариты и размеры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БПВ AFC2000:
| Типоразмер |
ØD, мм |
ØD1, мм |
ØD2, мм |
L, мм |
H, мм |
A, мм |
Е, мм |
I, мм |
В, мм |
С, мм |
| Ду80 |
220 |
160 |
127 |
180 |
220 |
495 |
200 |
162 |
88 |
139 |
| Ду100 |
221 |
180 |
157 |
190 |
221 |
495 |
200 |
162 |
88 |
139 |
|
Эскиз габариты и размеры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БПВ AFC2000 |
Таблица деталей и материалов Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БПВ AFC2000:
| № п/п |
Деталь |
Материал |
| 1 |
Корпус |
Сталь 316 |
| 2 |
Уплотнение шара |
RPTFE |
| 3 |
Шар |
Сталь 316 |
| 4,6, 12 |
Болт, гайка |
Сталь 304 |
| 5, 10 |
Уплотнение |
PTFE |
| 7 |
Патрубок |
Сталь 316 |
| 8 |
Шток |
Сталь 316 |
| 9 |
Сальник |
PTFE |
| 11 |
Сальник |
Сталь 304 |
|
Эскиз деталей и материалов Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БПВ AFC2000 |
Технические параметры пневмопривода DN.ru
| Наименование |
Значение |
| Конструкция |
двойного действия |
| Давление управления, бар |
2 ÷ 8 |
|
Пневмопривод DN.ru |
Габариты и размеры пневмопривода DN.ru
| Модель пневмопривода |
PA-DA-105-1 |
| A, мм |
495 |
| A1, мм |
461.5 |
| B, мм |
133 |
| C, мм |
109.5 |
| D, мм |
153 |
| E1, мм |
57.5 |
| F, мм |
64 |
| G, мм |
26 |
| H, мм |
80 |
| I, мм |
30 |
| N, мм |
22 |
| E, мм |
200 |
| J, мм |
102 |
| K мм |
70 |
| L, мм |
М10х16 |
| M, мм |
М8х13 |
| O, мм |
4 |
| P, мм |
4 |
| S, мм |
M6 |
| T, мм |
24 |
| U, мм |
32 |
|
Эскиз габаритов и размеров пневмопривода DN.ru |
Таблица деталей и материалов пневмопривода DN.ru
| № п/п |
Наименование детали |
Материал |
| 1 |
Индикаторный винт |
ABS (пластик) |
| 2 |
Индикатор положения |
ABS (пластик) |
| 3 |
Пружинный зажим |
Нержавеющая сталь 304 |
| 4 |
Шайба |
Нержавеющая сталь 304 |
| 5 |
Внешняя шайба |
Инженерный пластик |
| 6 |
Регулировочный винт |
Нержавеющая сталь 304 |
| 7 |
Гайка |
Нержавеющая сталь 304 |
| 8 |
Шайба |
Нержавеющая сталь 304 |
| 9 |
Корпус |
Экструдированный алюминивый сплав |
| 10 |
Поршень |
Литой под давлением алюминиевый сплав |
| 11 |
Уплотнительное кольцо поршня |
NBR |
| 12 |
Группа подшипников |
Инженерный пластик |
| 13 |
Уплотнительное кольцо торцевой крышки |
NBR |
| 14 |
Торцевая крышка |
Литой алюминиевый сплав, покрытый полиэфирной краской |
| 15 |
Винт крепежный |
Нержавеющая сталь 304 |
| 16 |
Шайба внутренняя |
Инженерный пластик |
| 17 |
Уплотнительное кольцо |
NBR |
| 18 |
Подшипник |
Инженерный пластик |
| 19 |
Фиксатор |
Легированная сталь |
| 20 |
Шестерня |
Легированная сталь |
| 21 |
Подшипник |
Инженерный пластик |
| 22 |
Уплотнительное кольцо |
NBR |
|
Технические параметры пневмораспределителя DN.ru
| Наименование |
Значение |
| Тип пневмораспределителя |
золотниковый |
| Рабочее давление, бар |
1.5 ÷ 8 |
| Напряжение питания |
24В |
| Частота срабатывания, цикл/сек |
5 |
|
Пневмораспределитель DN.ru |
Габариты и размеры пневмораспределителя DN.ru
| Модель пневмораспределителя |
4M310-08 |
| D, мм |
32 |
| E, мм |
69 |
| F, мм |
40 |
| I, мм |
45 |
| K, мм |
40 |
| L, мм |
134.5 |
| M, мм |
40 |
| N, мм |
24 |
| S, мм |
27 |
| U, мм |
2.4 |
| H, мм |
17.5 |
|
Эскиз габаритов и размеров пневмораспределителя DN.ru |
Технические параметры блока подготовки воздуха Dn.ru AFC2000
| Наименование |
Значение |
| Рабочее давление, бар |
8 |
| Регулируемый диапазон давления, бар |
0.5 ÷ 9 |
| Размер фильтруемых частиц, мкм |
40 мкм |
| Вес, кг |
0.395 |
|
Блок подготовки воздуха Dn.ru AFC2000 |
Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:
| Модель БПВ |
AFC2000 |
| A, мм |
162 |
| B, мм |
88 |
| C, мм |
139 |
| D, мм |
31 |
| E, мм |
53.5 |
| F, мм |
12 |
| G, мм |
8 |
| H, мм |
7 |
| I, мм |
13.3 |
| J, мм |
39 |
| K, мм |
5 |
| L, мм |
40 |
| M, мм |
32 |
| N, мм |
53 |
| O, мм |
29 |
| P, мм |
6 |
| R, мм |
41.5 |
|
Эскиз габаритов и размеров блока подготовки воздуха Dn.ru AFC2000 |
