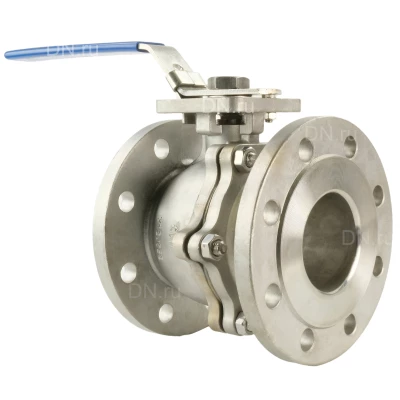

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 17х17, F07/F10

Name: Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 17х17, F07/F10
Brand: DN.ru
Price: 41640 RUB
Availability: InStock

Кран шаровый DN.ru-КШФП.316.200 Ду80 Ру16 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-22136

Бренд: DN.ru, Россия

Доступность товара: В наличии

Серия бренда: КШФП.316.200

Присоединение: фланцевое

Класс материала корпуса: нержавеющая сталь

Диаметр условный Ду(Dn), мм: 80

Диаметр в дюймах: 3

Давление условное Ру(Pn), бар: 16

Строительная длина, мм: 178

Проход шара: полнопроходной

Рабочая среда крана: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Тип управления: ручной

Устройство крана: двухходовой

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Уплотнение шара: PTFE

Температура: 200 ℃

Применение: теплоснабжение

Класс герметичности: A

Все характеристики

Арт. D160-22136

Низкая цена

41 640 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду15 Ру40 7 056 ₽Ду20 Ру40 8 852 ₽Ду25 Ру40 11 366 ₽Ду32 Ру40 14 984 ₽Ду40 Ру40 18 683 ₽Ду40 Ру16 17 448 ₽Ду50 Ру40 23 262 ₽Ду50 Ру16 22 659 ₽Ду65 Ру16 32 560 ₽Ду80 Ру16 41 640 ₽Ду100 Ру16 54 659 ₽Ду125 Ру16 89 531 ₽Ду150 Ру16 117 420 ₽Ду200 Ру16 195 772 ₽Ду250 Ру16 375 623 ₽Ду300 Ру16 603 466 ₽

Для монтажа

шт. необходимо

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 13 ₽

x Прокладка ПОН-Б Ду80 Ру10-40 плоская ГОСТ 15180-86 - 18 ₽

x Болт стальной М16х70 ГОСТ 7798-70 - 38 ₽

x Фланец плоский LD Ду80 Ру16 корпус - сталь 20, тип 01, ряд 1, исполнение В, ГОСТ 33259-2015 - 805 ₽

Итого за комплект

2 050 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 17х17, F07/F10 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80

Диаметр номинальный DN - 80 мм
Давление номинальное PN - 16 бар
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Тип уплотнения - PTFE
Присоединение - фланцевое
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Наличие спускника - нет
Цвет арматуры - серебристый
Тип управления - рукоятка
Температура рабочей среды - от -50 °C до +200 °C
Вес запорной арматуры для набора - 14.52 кг
Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
Страна производитель - Россия
Область применения - теплоснабжение
Вес - 14.52 кг

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 17х17, F07/F10

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80:

Dn - 80 мм
L (строительная длина) - 178 мм
H - 105 мм
D - 200 мм
D1 - 160 мм
D2 - 127 мм
f - 19 мм
С - 17.5 мм
W - 265 мм
h - 19 мм
Øa - 9 мм
Øb - 11 мм
ØA - 70 мм
ØB - 102 мм
К - 17 мм
Количество болтовых отверстий на одном фланце N-ØM = 4 x 19 мм

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80

Материалы деталей крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80:

№	Деталь	Материал
1	Корпус	нерж. сталь SS316
2	Уплотнение шара	RPTFE
3	Шар	нерж. сталь SS316
4	Болт	нерж. сталь SS304
5	Уплотнение	PTFE
6	Гайка	нерж. сталь SS304
7	Патрубок	нерж. сталь SS316

№	Деталь	Материал
8	Шток	нерж. сталь SS316
9	Сальник	PTFE
10	Уплотнение штока	PTFE
11	Сальник	нерж. сталь SS304
12	Гайка	нерж. сталь SS304
13	Рукоятка	нерж. сталь SS316, PVC
14	Замок	нерж. сталь SS304

Диаграмма "Температура-Давление" Кран шаровый DN.ru КШФП.316.200

Диаграмма Температура-Давление Кран шаровый DN.ru Ду15 Ру40 КШФП.316.200 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой

Подержать кран шаровый DN.ru-КШФП.316.200 в руках!

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на краны шаровые DN.ru

Паспорт на кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H нержавеющая сталь, полнопроходной, фланцевый, с ISO-фланцем и рукояткой

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

2D модель кран шаровой DN.ru BV3232P-FP-F-H-ISO Ду80 Ру16 с ISO-фланцем и рукояткой.dwg

3D модель кран шаровой DN.ru BV3232P-FP-F-H-ISO Ду80 Ру16 с ISO-фланцем и рукояткой.dwg

3D модель кран шаровой DN.ru BV3232P-FP-F-H-ISO Ду80 Ру16 с ISO-фланцем и рукояткой.stp

Протокол испытаний на краны шаровые DN.ru-КШФП Ду80 Ру16

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду80, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - рукоятка, водоразборный - нет, наличие колонки управления - нет

Краны шаровые по выборке: Ду80, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - рукоятка, водоразборный - нет, наличие колонки управления - нет , тип товара кран шаровой - Кран
