Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 17х17, F07/F10

Кран шаровый DN.ru-КШФП.316.200 Ду100 Ру16 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой
Кран шаровый DN.ru-КШФП.316.200 Ду100 Ру16 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой
кран шаровый нержавеющий фланцевый ду100
купить нержавеющий шаровой кран ду100
кран шаровый фланцевый нержавеющий цена
краны шаровые из нержавеющей стали фланцевые
кран шаровый фланцевый нержавеющая сталь
кран шаровый полнопроходной нержавеющий
Артикул: D160-22137

Модификация

О товаре

Артикул: D160-22137
Бренд: DN.ru
Страна производитель: Россия
Доступность товара: В наличии
Серия бренда: BV3232P
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Диаметр в дюймах: 4
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 190
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Тип управления: ручной
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 200 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2026-12-31
65 604,95
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного с ISO-фланцем и рукояткой

  • Диаметр номинальный DN - 100 мм
  • Диаметр в дюймах - 4″
  • Давление номинальное PN - 16 бар
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
  • Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
  • Проход шара крана - полнопроходной
  • Тип присоединения - фланцевый
  • Присоединение - фланцевое
  • Тип управления - ручной
  • Управление - рукоятка
  • Тип ISO фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 17х17
  • Уплотнение - PTFE / Фторопласт / Тефлон
  • Тип устройства крана - двухходовой
  • Количество болтовых отверстий на фланце - 8 шт
  • Диаметр болтовых отверстий на фланце - 18 мм
  • Рабочая среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
  • Температура рабочей среды, минимальная - от -20 °C
  • Температура рабочей среды, максимальная -до 200 °C
  • Область применения - теплоснабжение
  • Строительная длина - 190 мм
  • Способ монтажа - горизонтальный/вертикальный
  • Конструкция крана шарового - Разборный 2-х составной
  • Водоразборный - нет
  • Наличие концевых выключателей - нет
  • Наличие спускника - нет
  • Класс герметичности - A
  • Крутящий момент на валу арматуры - 125 Нм
  • Цвет - серебристый
  • Наличие колонки управления - нет
  • Модель арматуры - BV3232P(2pc)-FP-F-ISO-H
  • Маркировка - BV3232P(2pc)-FP-F-ISO-H
  • Серия - BV3232P
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Вес - 19.2 кг
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 17х17, F07/F10

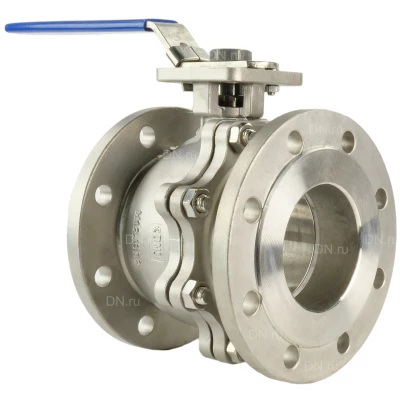

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного с ISO-фланцем и рукояткой

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного с ISO-фланцем и рукояткой

  • d - 99 мм
  • D - 220 мм
  • D1 - 180 мм
  • D2 - 158 мм
  • t - 3 мм
  • C - 21 мм
  • L - 190 мм
  • W - 321 мм
  • H - 188 мм
  • KхK - 17х17 мм
  • N - 8 шт
  • ØZ - 18 мм
  • H1 - 20 мм
  • A - 70 мм
  • B - 102 мм
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 17х17, F07/F10

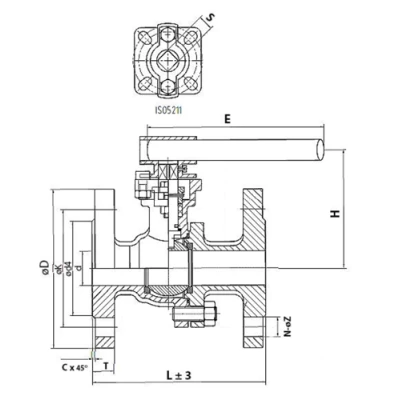

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного с ISO-фланцем и рукояткой

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного с ISO-фланцем и рукояткой

№НаименованиеМатериал
1Фланцевый элементнержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2Болтынержавеющая сталь А320 В8 (аналог 08Х18Н10)
3Гайкисталь A194 8 (аналог 35ХМ)
4Промежуточная прокладкаPTFE
5Корпус клапананержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
6Шарнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7СедлоPTFE
8Электростатическое устройствонержавеющая сталь AISI 304 (аналог 08Х18Н10)
9Штокнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10Толкательная прокладкаPTFE
11Уплотнительное кольцоNBR
12НаполнительPTFE
13Сжимное кольцонержавеющая сталь AISI 304 (аналог 08Х18Н10)
14Шестигранная гайкасталь A194 8 (аналог 35ХМ)
15Противоослабляющая крышканержавеющая сталь AISI 304 (аналог 08Х18Н10)
16Установочные винтысталь A194 8 (аналог 35ХМ)
17Ручканержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
18Шестигранная гайкасталь A194 8 (аналог 35ХМ)
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 17х17, F07/F10

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного с ISO-фланцем и рукояткой

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Декларация о соответствии на краны шаровые DN.ru
Паспорт на кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H нержавеющая сталь, полнопроходной, фланцевый, с ISO-фланцем и рукояткой
Паспорт Кран шаровой BV3232P(2pc)-FP-F-ISO-H Ду40-50 Ру16 с ISO-фланцем и рукояткой DN.ru
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
2D модель кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 с ISO-фланцем и рукояткой.dwg
3D модель кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 с ISO-фланцем и рукояткой.dwg
3D модель кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 с ISO-фланцем и рукояткой.stp
Протокол испытаний на краны шаровые DN.ru-КШФП Ду100 Ру16
