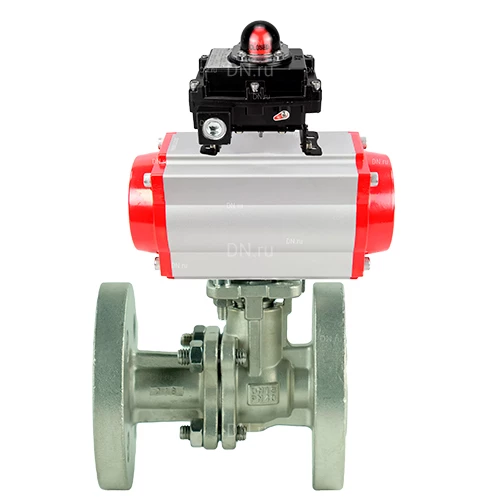

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA -105-1и БКВ APL-410N EX

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX
Артикул: D160-30720
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 23.03 кг
на 2025-08-17
71 701,07
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX
Артикул: D160-37172
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 190 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 29.30 кг
на 2025-08-17
86 209,81
  • $
  • €
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.
Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В перметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода.

Технические параметры кранов шаровых DN.ru BV3232P-FP-F-ISO-H Ду100 Ру16 полнопроходных фланцевых:

Наименование Значение
Давление номинальное PN, бар 16
Тип устройства крана двухходовой
Применение теплоснабжение
Рабочая среда вода, воздух, пар, вода техническая, нефть, нефтепродукты
Присоединение к трубопроводу фланцевый
Водоразборный нет
Тип проходного сечения полнопроходной
Класс герметичности A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение фланцевое
Управление пневмопривод двойного действия
Наличие концевых выключателей есть
Наличие пневмораспределителя нет
Наличие электропневматического позиционера нет
Гарантия, г. 1
Страна производитель Россия
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA -105-1и БКВ APL-410N EX

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA -105-1и БКВ APL-410N EX

Габариты и размеры кранов шаровых DN.ru BV3232P-FP-F-ISO-H Ду100 Ру16 полнопроходных фланцевых:


ТипоразмерH1, ммN-ØZ, ммd, ммD2, ммD1, ммD, ммt, ммC, ммL, мм
Ду100208-∅1899158180220321190
 Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA -105-1и БКВ APL-410N EX

Эскиз кранов шаровых DN.ru BV3232P-FP-F-ISO-H Ду100 Ру16 полнопроходных фланцевых

Таблица деталей и материалов кранов шаровых DN.ru BV3232P-FP-F-ISO-H Ду100 Ру16 полнопроходных фланцевых:

№ п/п Наименование деталей Материал
1 Фланцевый элемент нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2 Болты нержавеющая сталь А320 В8 (аналог 08Х18Н10)
3 Гайки сталь A194 8 (аналог 35ХМ)
4 Промежуточная прокладка PTFE
5 Корпус клапана нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
6 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Седло PTFE
8 Электростатическое устройство нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Толкательная прокладка PTFE
11 Уплотнительное кольцо NBR
12 Наполнитель PTFE
13 Сжимное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
15 Противоослабляющая крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Установочные винты сталь A194 8 (аналог 35ХМ)
17 Ручка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
18 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
{content:title}

Эскиз материалов кранов шаровых DN.ru BV3232P-FP-F-ISO-H Ду100 Ру16 полнопроходных фланцевых

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование Значение
Модель PA-DA-105-1
Конструкция двойного действия
Давление управления, бар 2 ÷ 8
Наличие ручного дублера штурвал
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA -105-1и БКВ APL-410N EX

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA -105-1и БКВ APL-410N EX

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№ п/п Наименование детали Материал
1 Индикаторный винт ABS (пластик)
2 Индикатор положения ABS (пластик)
3 Пружинный зажим Нержавеющая сталь 304
4 Шайба Нержавеющая сталь 304
5 Внешняя шайба Инженерный пластик
6 Регулировочный винт Нержавеющая сталь 304
7 Гайка Нержавеющая сталь 304
8 Шайба Нержавеющая сталь 304
9 Корпус Экструдированный алюминивый сплав
10 Поршень Литой под давлением алюминиевый сплав
11 Уплотнительное кольцо поршня NBR
12 Группа подшипников Инженерный пластик
13 Уплотнительное кольцо торцевой крышки NBR
14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской
15 Винт крепежный Нержавеющая сталь 304
16 Шайба внутренняя Инженерный пластик
17 Уплотнительное кольцо NBR
18 Подшипник Инженерный пластик
19 Фиксатор Легированная сталь
20 Шестерня Легированная сталь
21 Подшипник Инженерный пластик
22 Уплотнительное кольцо NBR
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA -105-1и БКВ APL-410N EX

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры блока концевых выключателей DN.ru APL-410N EX:

Характеристика Значение
Модель блока концевых выключателей APL-410N EX
Защита всепогодный IP65, взрывозащищенный Exd IIB T6
Температура окружающей среды от -25°C до +80°C
Резьба кабельного ввода 2 x NPT1/2”
Клеммная колодка 8 ячеек 0.05-2.5мм2
Номинальный ток 10 А
Номинальное напряжение 250В
Переключатели/датчики два механических переключателя / два датчика приближения
Полный угол поворота 90°
Срок службы 10 лет
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA -105-1и БКВ APL-410N EX

Блок концевых выключателей DN.ru APL-410N EX

Габариты и размеры блока концевых выключателей DN.ru APL-410N EX:

A, мм 177
B, мм 174
C, мм 178
D, мм 101
E, мм 76
F, мм 57
G, мм 55
H, мм 23
I, мм 27
J, мм 3
K, мм 4
d1, мм 5
d2, мм 9.5
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA -105-1и БКВ APL-410N EX

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX
