Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Принцип работы: данный электропривод применим в кратковременном режиме S2 с продолжительностью включения 20 минут. Питание электроприводов осуществляется от сети переменного тока 220В 50Гц 1 фаза. При подаче электропитания на электропривод запорный орган арматуры приводится в движение, а пружина в это время сжимается. При отключении питания пружина разжимается, приводя в действие привод и обеспечивает возврат запорного органа арматуры в исходное положение (полное открытие или полное закрытие).

Технические характеристики кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходных трехходовых, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

Наименование	Значение
Номинальное давление PN, бар	16
Тип присоединения	фланцевый
Тип управления	С электроприводом
Применение	водоснабжение, теплоснабжение
Проход шара крана	полнопроходной
Температура рабочей среды, °С	от -25 до 180
Присоединение	фланцевое
Управление	электропривод 220В
Класс герметичности	A
Водоразборный	нет
Тип устройства крана	трехходовой
Тип трехходового крана	L
Среда	вода, пар, нефтепродукты, газообразная среда
Страна производитель	Россия
Гарантия, г.	1
Срок службы, лет	10

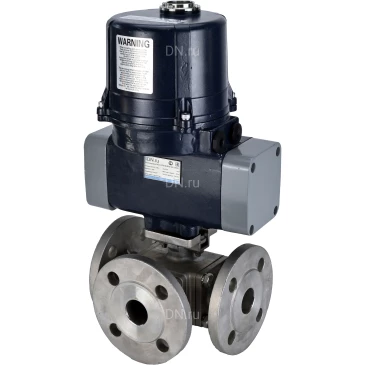

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходных трехходовых, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

Модель	L, мм	d, мм	D, мм	A, мм
Ду15	150	15	95	229
Ду20	160	18	105	229
Ду25	180	25	115	229
Ду32	200	32	140	229
Ду40	220	38	150	266
Ду50	240	49	165	266
Ду65	260	65	185	377
Ду80	280	80	200	377
Ду100	325	100	220	377

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходных трехходовых, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходных трехходовых, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

№ п/п	Детали	Материал
1	Корпус крана шарового	нержавеющая сталь SS316
2	Шар	нержавеющая сталь SS316
3	Уплотнение	PTFE
4	Крышка корпуса	нержавеющая сталь SS316
5	Болт	нержавеющая сталь SS304
6	Прокладка	PTFE
7	Гайка	нержавеющая сталь SS304
8	Прокладка	PTFE
9	Уплотнение штока	PTFE
10	Болт	нержавеющая сталь SS304
11	Сальник	нержавеющая сталь SS304
12	Корпус электропривода	алюминиевый слав AL104
13	Верхняя крышка электропривода	алюминиевый слав ADC12

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходных трехходовых, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Технические параметры электроприводов DN.ru QTSA-N-EM-O0-220VAC

Наименование	Значение
Напряжение питания	220В
Температура окружающей среды	от -25°С до 65°С
Наличие ручного дублера	нет
Концевые выключатели	нет

Электроприводы DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры электроприводов DN.ru QTSA-N-EM-O0-220VAC

Модель	A, мм	B, мм	С, мм	D, мм	E, мм	H, мм
QTSA-N-003EM-O0-220VAC	229	303	162	145	75	17
QTSA-N-005EM-O0-220VAC	266	380	199	177	96	19
QTSA-N-014EM-O0-220VAC	377	436	240	206	120	25
QTSA-N-020EM-O0-220VAC	377	436	240	206	120	25

Эскиз габаритов и размеров электроприводов DN.ru QTSA-N-EM-O0-220VAC

Таблица деталей и материалов электроприводов DN.ru QTSA-N-EM-O0-220VAC

№ п/п	Детали	Материал
1	Верхняя крышка	алюминиевый слав ADC12
2	Корпус	алюминиевый слав AL104
3	Боковая крышка	алюминиевый слав ADC12
4	Кабельный ввод	нейлон
5	Возвратные пружины	пружинная сталь
6	Поршень	алюминиевый слав ADC12
7	Разделительный блок	углеродистая сталь 45
8	Механизм привода	легированная сталь 40Cr
9	Смотровое окно	закаленное стекло
10	Кабельный ввод	огнестойкий нейлон
11	Обогреватель	керамика
12	Электродвигатель	интегрированный набор
13	Регулировочный кулачок	алюминиевый слав ADC12
14	Концевые микропереключатели	интегрированная сборка
15	Монтажная пластина	углеродистая сталь Q235
16	Выходной вал	углеродистая сталь 45
17	Подшипник	нержавеющая сталь
18	Индикатор положения	нейлон
19	Конденсатор	композитный материал
20	Колодка	интегрированный набор

Эскиз деталей и материалов электроприводов DN.ru QTSA-N-EM-O0-220VAC
