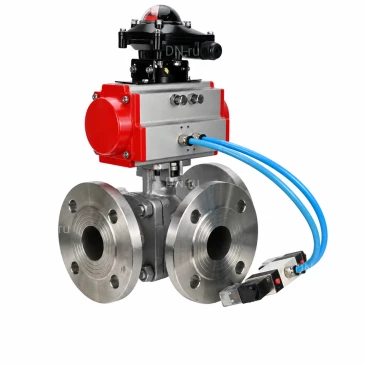

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 AC220В и БКВ APL-210N
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Артикул: D160-76793
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 160 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 7.57 кг
на 2025-11-23
72 579,36
₽
Артикул: D160-76794
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 240 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 16.42 кг
на 2025-11-23
147 743,21
₽
Артикул: D160-76795
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 280 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 30.72 кг
на 2025-11-23
314 229,86
₽
|
Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон. Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA, пневмораспределителем 4V320-08 AC220В и БКВ APL-210N:
|
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 AC220В и БКВ APL-210N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA, пневмораспределителем 4V320-08 AC220В и БКВ APL-210N:
|
Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA, пневмораспределителем 4V320-08 AC220В и БКВ APL-210N |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA, пневмораспределителем 4V320-08 AC220В и БКВ APL-210N:
|
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA, пневмораспределителем 4V320-08 AC220В и БКВ APL-210N |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмопривода PA-DA:
|
Пневмопривод PA-DA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры пневмопривода PA-DA:
|
Эскиз габаритов и размеров пневмопривода PA-DA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмораспределителя DN.ru 4V320-08 220В:
|
Пневмораспределитель DN.ru 4V320-08 220В |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры пневмораспределителя DN.ru 4V320-08 220В:
|
Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 220В |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры блока концевых выключателей APL-210N:
|
Блок концевых выключателей APL-210N |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры блока концевых выключателей APL-210N:
|
Эскиз габаритов и размеров блока концевых выключателей APL-210N |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
