Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-052 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-052 и БКВ APL-410N EX
Артикул: D160-79047
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 15 мм
Давление номинальное: 40 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 115 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 4.66 кг
на 2026-02-20
29 994,92
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-065 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-065 и БКВ APL-410N EX
Артикул: D160-79048
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 25 мм
Давление номинальное: 40 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 125 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 6.78 кг
на 2026-02-20
36 016,84
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду32 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-065 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду32 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-065 и БКВ APL-410N EX
Артикул: D160-79049
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 32 мм
Давление номинальное: 40 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 130 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 8.27 кг
на 2026-02-20
37 685,8
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-065 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-065 и БКВ APL-410N EX
Артикул: D160-79050
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 40 мм
Давление номинальное: 40 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 140 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 9.59 кг
на 2026-02-20
44 886,24
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-065 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-065 и БКВ APL-410N EX
Артикул: D160-79051
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 40 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 140 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 9.59 кг
на 2026-02-20
44 886,24
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-083 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-083 и БКВ APL-410N EX
Артикул: D160-79052
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 150 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 12.98 кг
на 2026-02-20
53 325,59
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-083 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-083 и БКВ APL-410N EX
Артикул: D160-79054
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 170 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 16.24 кг
на 2026-02-20
66 191,1
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-083 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-083 и БКВ APL-410N EX
Артикул: D160-79055
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 17.13 кг
на 2026-02-20
74 094,87
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-105 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-105 и БКВ APL-410N EX
Артикул: D160-79056
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 190 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 27.10 кг
на 2026-02-20
91 584,79
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16, 24х24, полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-140 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16, 24х24, полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-140 и БКВ APL-410N EX
Артикул: D160-79058
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 125 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 325 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 46.10 кг
на 2026-02-20
156 543,08
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16, 27х27, полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-140 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16, 27х27, полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-140 и БКВ APL-410N EX
Артикул: D160-79059
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 150 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 350 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 55.10 кг
на 2026-02-20
191 765,09
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16, 24х24, полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-140 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16, 24х24, полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-140 и БКВ APL-410N EX
Артикул: D160-79060
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 150 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 350 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 55.10 кг
на 2026-02-20
194 838,88
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-160 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-160 и БКВ APL-410N EX
Артикул: D160-79061
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 200 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 400 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 93.10 кг
на 2026-02-20
287 813,86
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-083 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-083 и БКВ APL-410N EX
Артикул: D160-79053
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 150 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 12.98 кг
на 2026-02-20
53 325,59
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16, 27х27, полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-140 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16, 27х27, полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-140 и БКВ APL-410N EX
Артикул: D160-79057
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 125 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 325 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 46.10 кг
на 2026-02-20
153 469,9
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-210 и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с пневмоприводом PA-DA-210 и БКВ APL-410N EX
Артикул: D160-79062
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 250 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 450 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 198.10 кг
на 2026-02-20
488 516,06
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Общие технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 с пневмоприводом PA-DA и БКВ APL-410N EX

ХарактеристикаЗначение
Номинальный диаметр DN, мм15-250
Номинальное давление PN, барDN15-50 – 40; DN65-250 – 16
Температура рабочей среды t, ⁰Cот -20 до +200
Герметичность в затворепо классу А ГОСТ 9544-2015
Рабочая средавода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводуфланцевое
Проход шараполный проход без сужения
Материал корпусанержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
Материал шаранержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал уплотненияPTFE
Средний срок службы, лет10
Средний ресурс, циклов закрытие/открытие40 000 (при неагрессивной среде и средних значениях давления и температуры)

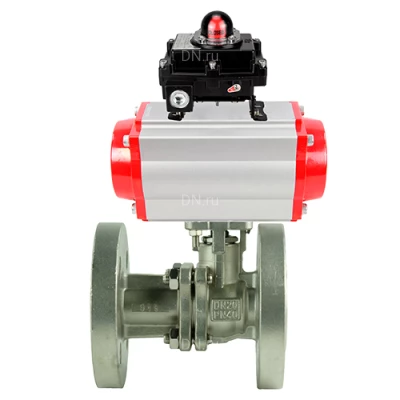

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 полнопроходные двухходовые, нержавеющая сталь 316, фланцевые, уплотнение - PTFE, с пневмоприводом PA-DA и БКВ APL-410N EX

Изображение кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 с пневмоприводом PA-DA и БКВ APL-410N EX

Габариты и рамеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 с пневмоприводом PA-DA и БКВ APL-410N EX

Модельd, ммD, ммG, ммF, ммL1, ммL, мм
Ду15 Ру40159514792147115
Ду25 Ру4025115147108168125
Ду32 Ру4032140147108168130
Ду40 Ру4038150147108168140
Ду40 Ру1638150147108168140
Ду50 Ру4050165147128.7204150
Ду50 Ру1650165147128.7204150
Ду65 Ру1665185147128.7204170
Ду80 Ру1676200147128.7204180
Ду100 Ру1699220147153268190
Ду125 Ру16 27х27122250147202390325
Ду125 Ру16 24х24122250147202390325
Ду150 Ру16 27х27146285147202390350
Ду150 Ру16 24х24146285147202390350
Ду200 Ру16200340147227458400
Ду250 Ру16250405147285532450
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 полнопроходные двухходовые, нержавеющая сталь 316, фланцевые, уплотнение - PTFE, с пневмоприводом PA-DA и БКВ APL-410N EX

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 с пневмоприводом PA-DA и БКВ APL-410N EX

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

ХарактеристикаЗначение
БрендDN.ru
Тип пневмоприводадвойного действия
Номинальное давление12 бар
Рабочее давление2...8 бар
Средасжатый воздух
Температура рабочей средыот -20 °C до +80 °C
Угол поворота0 - 90°
Регулировка угла поворота±5%
Страна производительКитай
Максимальный диаметр частиц рабочей среды≤30 мкм2
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№Наименование деталиМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

ХарактеристикаЗначение
Корпусвсепогодный IP65/NEMA4&4X взрывозащищенный Exd IIB T6
Совместимые устройства- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота90°
Кабельные вводы2 x NPT1/2”
Электрическое подключениеклеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм 2
Резьба кабельного ввода2 x NPT1/2”
Тип визуального индикаторадвухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчикидва механических переключателя два датчика приближения
Номинальное напряжение, В250
Номинальный ток, А10
Допустимая температура окружающей среды, °Сот -25 до +80
Срок службы, лет10
Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Деталировка блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

№НаименованиеМатериал
1Визуальный индикаторABS пластик / поликарбонат
2Крышка визуального индикатораполикарбонат
3Этикетка-
4Винты крышки БКВнержавеющая сталь
5Крышка корпуса БКВлитье алюминия под давлением
6Валнержавеющая сталь
7Концевые выключатели-
8Кулачки (эксцентрики)поликарбонат
9Корпус БКВлитье алюминия под давлением
10Клеммник-
11Клемма заземлениянержавеющая сталь
12Отверстие (резьба) для кабельного ввода-
13Кронштейннержавеющая сталь
Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Быстрый заказ

Вы можете отправить нам запрос на необходимые позиции и наш менеджер свяжется с вами в ближайшее время для формирования заказа

Нажмите, чтобы загрузить файлы или перетащите сюда
Максимальный размер файла - 10 Мб. Типы файлов: jpg, jpeg, png, xls, xlsx, doc, docx, pdf.
