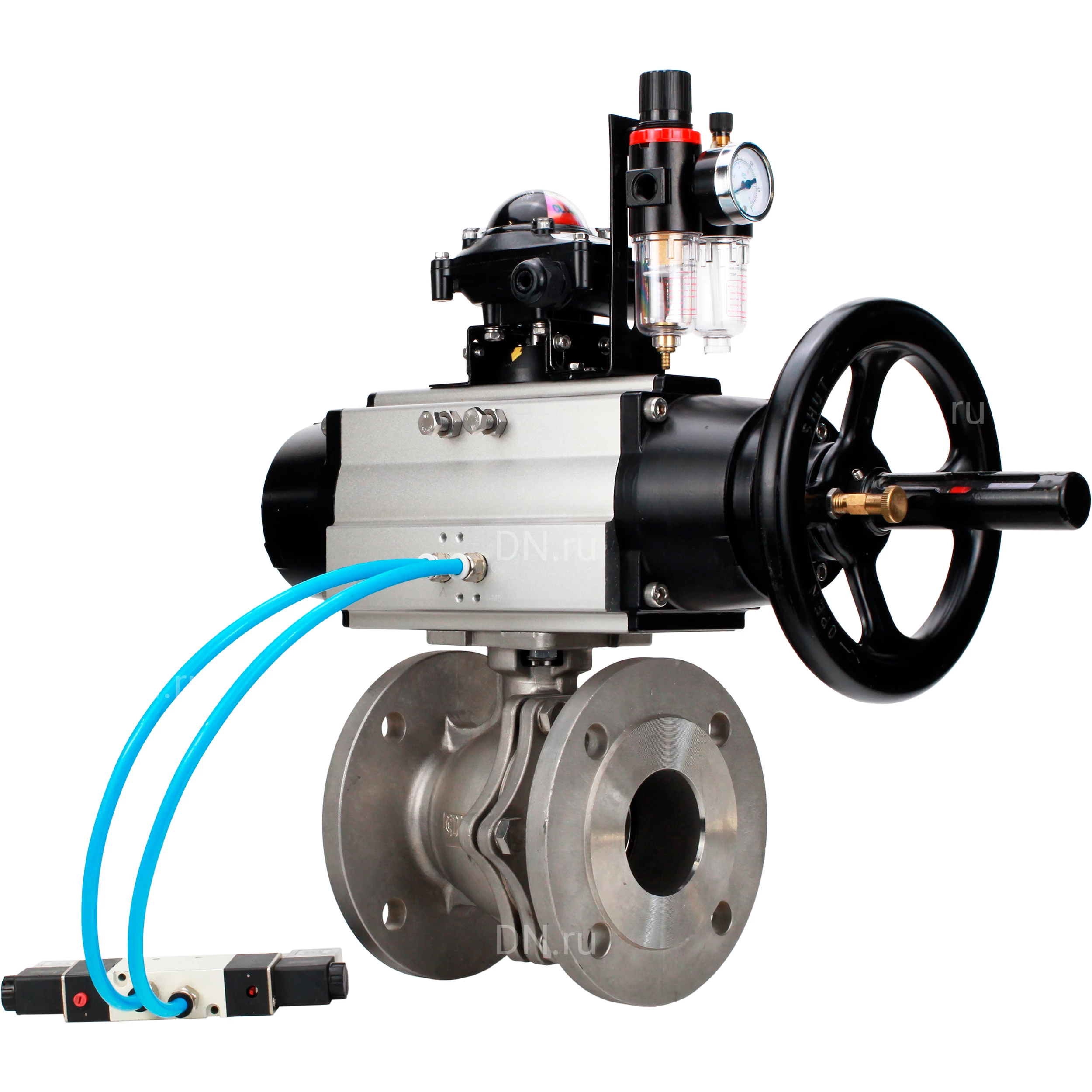

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N, с БПВ AFC2000

Сортировать по:

Показывать по:

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 178 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Температура: 200 °C

Вес: 22.44 кг

Артикул: D160-49142

Доставим в город Москва:

В наличии:

73 211 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 100 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 190 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Температура: 200 °C

Вес: 25.72 кг

Артикул: D160-49141

Доставим в город Москва:

В наличии:

86 858 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N, с БПВ AFC2000:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -50 до 200
Тип устройства крана	двухходовой
Применение	теплоснабжение
Рабочая среда	вода, воздух, пар, вода техническая, нефть, нефтепродукты
Присоединение к трубопроводу	фланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	фланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N, с БПВ AFC2000

Габариты и размеры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N, с БПВ AFC2000:

Типоразмер	ØD, мм	ØD1, мм	ØD2, мм	L, мм	H, мм	A, мм	Е, мм	I, мм	В, мм	С, мм
Ду80	220	160	127	178	220	495	200	162	88	139
Ду100	221	180	157	190	221	495	200	162	88	139

Эскиз габариты и размеры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N, с БПВ AFC2000

Таблица деталей и материалов Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N, с БПВ AFC2000:

№ п/п	Деталь	Материал
1	Корпус	Сталь 316
2	Уплотнение шара	RPTFE
3	Шар	Сталь 316
4,6, 12	Болт, гайка	Сталь 304
5, 10	Уплотнение	PTFE
7	Патрубок	Сталь 316
8	Шток	Сталь 316
9	Сальник	PTFE
11	Сальник	Сталь 304

Эскиз деталей и материалов Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-210N, с БПВ AFC2000

Технические параметры пневмопривода DN.ru

Наименование	Значение
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Технические параметры пневмораспределителя DN.ru

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru

Габариты и размеры пневмораспределителя DN.ru

Модель пневмораспределителя	4V320-10
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	83.4
P, мм	22
S, мм	20
T, мм	6.5
U, мм	2.4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru

Технические параметры блока концевых выключателей DN.ru

Наименование	Значение
Степень защиты корпуса, IP	65
Срок службы, лет	10

Блок концевых выключателей DN.ru

Габариты и размеры блока концевых выключателей DN.ru

Модель	Н, мм	L, мм	B, мм	D, мм	D1, мм	M
APL-210N	77	112	88	10	5	20х1.5

Эскиз габаритов и размеров блока концевых выключателей DN.ru

Таблица деталей и материалов блока концевых выключателей DN.ru

Деталь	Материал
Корпус	литьевой алюминий
Индикаторный колпак	полиэстер пластик
3D-индикатор	ABC -пластик
Кулачок	полиэстер пластик
Пружина	нержавеющая сталь
Винты	нержавеющая сталь
Уплотнительные кольца	NBR
Втулка	бронза
Клемма заземления	нержавеющая сталь
Вал	нержавеющая сталь

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395

Блок подготовки воздуха Dn.ru AFC2000

Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:

Модель БПВ	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5
